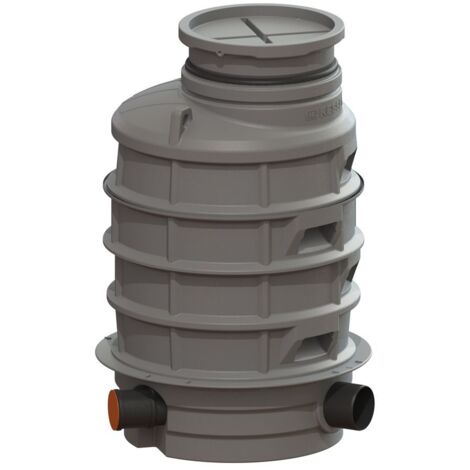

KESSEL-Rückstauschacht LW 1000 - Zulauf DN 150, Auslauf DN 200, 1680 mm, 881505

Der
Rückstauschacht in monolithischer
Bauweise ist mit Steighilfen, drei
Zuläufen, einem offenen
Durchgangsgerinne und einem
integrierten Reinigungsrohr
Controlfix ausgestattet. Durch das
modulare KESSEL-Baukastensystem
kann das Reinigungsrohr problemlos
zum Premium-Rückstauverschluss
Staufix SWA, Staufix FKA oder zur
Rückstaupumpanlage Pumpfix F
umgerüstet werden. Die
Bauzeitschutzabdeckung aus
Kunststoff kann als Abdeckung im
Grünbereich eingesetzt oder durch
ein optionales Aufsatzstück mit
Abdeckplatte nach EN 124 ersetzt
werden. Durch das optionale
Aufsatzstück ist eine variable
Einbautiefe möglich. Wasserdicht -
geeignet für aggressives Abwasser -
Gewährleistung auf den Behälter 20
Jahre.

Ausführung
Schachtsystem:
Standard-Schachtsystem

Allgemeine Merkmale
Farbe: steingrau
Abwasserart: fäkalienhaltig
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Zulassung: Z-42.1-333

Abmessungen
Gewicht netto: 92 kg
Gewicht brutto: 110 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 2000 mm
Gefällesprung: 9 mm
Einbautiefe: 1730 - 1960 mm
Verpackungsmaß Breite: 1300 mm
Verpackungsmaß Höhe: 1600 mm
Verpackungsmaß Länge: 1300 mm

Behälter/Grundkörper
Gerinne: offenes Durchgangsgerinne,
Zuläufe rechts und links 45 Grad
Schachthöhe: 1680 mm
Behälterbreite max.: 1250 mm
Abstand Rohrsohle Auslauf zu
Behälterboden: 108 mm
Abstand Rohrsohle Zulauf zu
Behälterboden: 136 mm
Auslauf Anzahl: 1
Auslauf Nennweite -DN-: 200
Zulauf Nennweite -DN-: 150
Zulauf Anzahl: 3
Anschluss Zu-/Auslaufstutzen: mit
Spitzende zum Anschluss für
Abwasserrohre und Formteile nach
DIN EN 1401-1, DIN 19534, DIN EN
12666-1, DIN 19537-3 und DIN EN
1852-1
Lichte Weite Behälter -LW-: 1000 mm
Lichte Weite Einstieg -LW-: 600 mm

Abdeckungsmerkmale
Abdeckungsart:
Bauzeitschutzabdeckung
Abdeckung Material: Kunststoff
