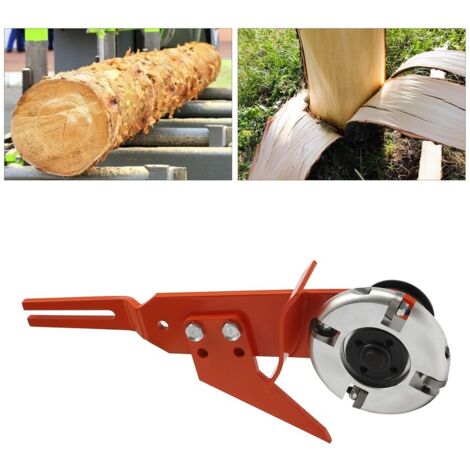

Kettensäge-Sägemehlzerkleinerer-Aufsatz-Entrinder-Entastungsschneide für STIHL MS170-250

Details

Spritzschutzhülle: Sie verhindert wirksam das Verspritzen von Holzspänen und reduziert die Auswirkungen von Gips und Spritzern, wodurch die Verwendung sicherer wird.

Robuste Halterung: Die 0,236 Zoll dicke und 2,08 Zoll breite Halterung verbessert die Effizienz des Antriebs und verlängert die Lebensdauer des Produkts.

Montageanleitung

1. Lassen Sie das Öl aus der Kettensäge ab.

2. Entfernen Sie die Führungsschiene und die Kette (siehe Handbuch der Kettensäge).

3. Wenn ein abnehmbarer Kamm (Halterung) vorhanden ist, entfernen Sie ihn.

4. Entfernen Sie die Kupplung (Stern).

5. Wenn sich eine Spannvorrichtung im Gehäuse befindet, entfernen Sie diese.

6. Installieren Sie die Kupplung (Antriebsrolle des Befestigungssatzes) bei Bedarf unter Verwendung von Unterlegscheiben.

7. Montieren Sie das Zubehörteil mit einem Satz Unterlegscheiben an der Kettensäge.

Montieren Sie den Riemen an der Kupplung (Riemenscheibe) und der Welle der Achse.

8. Um ein Quetschen des Riemens zu vermeiden, montieren Sie die Bremsabdeckung nicht.

die Bremsabdeckung.

9. Führen Sie mit einem Schraubendreher für die Kettensäge die folgenden Schritte durch

Folgende Schritte:

A) Ziehen Sie die Befestigung der Kettensäge leicht an.

B) Führen Sie den Schraubendreher in die Nut zwischen dem Körper der Kettensäge und der Düsenhalterung ein.

B) Ziehen Sie den Riemen mit einem Schraubendreher fest (der Riemen darf nicht durchhängen).

D) Ziehen Sie die Muttern, mit denen das Zubehörteil an der Kettensäge befestigt ist, endgültig fest (das Anzugsmoment entnehmen Sie bitte der Bedienungsanleitung Ihrer Kettensäge).

10. Die Befestigungsmuttern der Messer verstiften.

11. Den Anschlag mit 2 Schrauben und M8-Muttern montieren.

Anwendung

Dieses Produkt wird hauptsächlich zum Entrinden von Holz, zum Entwurzeln von Baumstümpfen usw. verwendet. Es ist ein ideales Werkzeug für Baumärkte, landwirtschaftliche Betriebe, Bauarbeiten, die Energie- und Bergbauindustrie usw.

Technische Daten

Modell: BY-73

Material: Aluminium und Stahl Aluminium und Stahl

Farbe: Rot

Montage erforderlich: Ja

Kompatible Produkte: Kettensägen

Kompatible Kettensägenmodelle: Kettensägen der Fujinova-Serie und Kettensägen der Carver-Serie

Kompatible Kettensägenmodelle: Stihl MS170 MS180 MS181 MS210 211 MS230 231 MS250; Husqvarna 137, 141, 142, 235, 235E

Untersetzungsverhältnis der Riemenscheibe: 3:2

Bruttogewicht: 3 kg/6,61 lbs

Nettogewicht: 2,5 kg/5,51 lbs

Produktgröße (L*B): 35*7,49 cm/13,78*2,95 in

Durchmesser der Fräse: 9,49 cm/3,74 in

Dicke der Halterung: 0,59 cm/0,236 in

Breite der Halterung: 5,28 cm/2,08 in

Durchmesser der hinteren Antriebsrolle: 5,18 cm/2,04 in

Packungsgröße: 36*8*11 cm/ 14,17*3,15*4,33 Zoll

Das Paket enthält

1 * Aufsatz für Kettensäge und Schnitzmaschine

2 * Antriebsriemenscheiben

1 * Keilriemen

1 * Tragetasche

1 * Rollgabelschlüssel

1 * Handbuch in englischer Sprache

Alle Zubehörteile für die Installation

Hinweise

1. Es ist verboten, in unmittelbarer Nähe von Personen und Tieren zu arbeiten.

2. Eine Kettensäge mit Zubehör darf nur mit beiden Händen bedient werden.

3. Der Gashebel muss in der rechten Hand gehalten werden.

4. Es ist verboten, sich in der Drehebene des Schneidwerkzeugs aufzuhalten.

5. Das Zubehör ist nicht für die Verwendung durch Kinder, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, Personen unter Alkohol- oder Drogeneinfluss oder Personen, die diese Gebrauchsanweisung nicht gelesen haben, bestimmt.

6. Die Verwendung der Düse mit lockeren (nicht festgezogenen) Keilen ist nicht zulässig.

7. Es ist verboten, Schneidwerkzeuge (Messer) für Zubehörteile von schlechter Qualität zu verwenden, die sichtbare Mängel, Risse und Absplitterungen aufweisen.

8. Die Reparatur und der Austausch der Düsenlager müssen von Technikern durchgeführt werden. Falsche und unqualifizierte Reparaturen können eine ernsthafte Gefahr für die Gesundheit und das Leben des Benutzers und anderer Personen darstellen.

9. Erhöhen Sie die Drehzahl der Kurbelwelle der Kettensäge nicht über 13500 U/min.

10. Lesen Sie die Bedienungsanleitung vor der Verwendung der Kettensäge vollständig durch. Achten Sie dabei besonders auf die enthaltenen Sicherheitshinweise.

11. Bitte akzeptieren Sie die leichten Farbunterschiede, die durch das Aufnahmelicht verursacht werden, sowie die Abweichung von 1 bis 3 cm aufgrund der manuellen Messung, und vergewissern Sie sich vor der Bestellung, dass Sie damit einverstanden sind.
