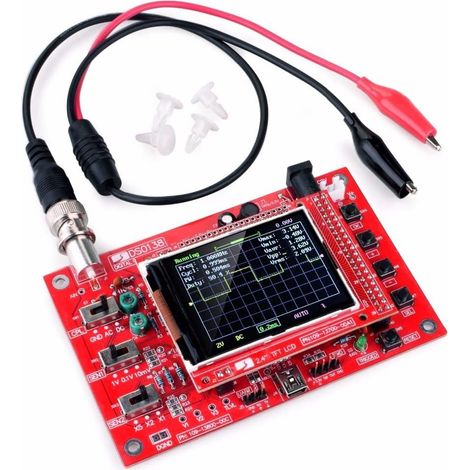

Kit pédagogique de montage sur carte PCB pour oscilloscope numérique 0-200 kHz 2,4" (accessoires DSO138)

À propos de cet article

Détails du produit

Description du produit

Spécifications :

Fréquence d'échantillonnage maximale en temps réel : 1 Méch./s

Précision : 12 bits
Profondeur du tampon d'échantillonnage : 1024 octets
Bande passante analogique : 0-200 kHz
Sensibilité verticale : 10 mV/div – 5 V/div (progression selon 1-2-5)
Impédance d'entrée : 1 MΩ
Tension d'entrée maximale : 50 Vpp (sonde 1:1), 400 Vpp (sonde 10:1)
Plage de base de temps horizontale : 10 µs/div – 50 s/div (progression selon 1-2-5)

Caractéristiques :

1. Modes de couplage : CC/CA/GND

2. Déplacement vertical réglable (voir instructions)

3. Modes de déclenchement automatique, conventionnel et unique pour une capture instantanée du signal

4. Déclenchement sur front montant ou descendant

5. Position du niveau de déclenchement Réglage possible avec indication
6. Forme d'onde observable avant déclenchement (délai négatif)
7. Affichage de la forme d'onde figable à tout moment (fonction HOLD)
8. Source de signal de test à onde carrée 1 kHz / 3,3 V incluse

Contenu de l'emballage :

1 x Kit oscilloscope à monter soi-même

1 x Notice

Remarque : Ce kit oscilloscope DSO138 nécessite un assemblage et des soudures.

Le kit utilise un processeur ARM Cortex-M3 (STM32F103C8) et un écran TFT couleur de 2,4 pouces, pouvant servir de carte de test pour le développement ARM. Affichage haute définition

Permet d'observer et de mesurer efficacement les formes d'onde des signaux dans de nombreuses applications telles que l'audio, la synchronisation vidéo, l'alimentation à découpage basse fréquence, la réception et la transmission infrarouges.

L'oscilloscope DSO138 est partiellement open source. Ce kit permet de réaliser un développement logiciel sur mesure, adaptable par exemple en millivoltmètre, enregistreur de données, etc.

La variété des composants est idéale pour permettre aux étudiants de comprendre la structure et les principes de l'oscilloscope, et de s'exercer au soudage de composants en ligne et de composants CMS. Son assemblage est simple.

Ce kit d'oscilloscope est spécialement conçu pour l'enseignement et la formation professionnelle en électronique. Veuillez noter que l'assemblage et le soudage sont à réaliser par vos soins.
