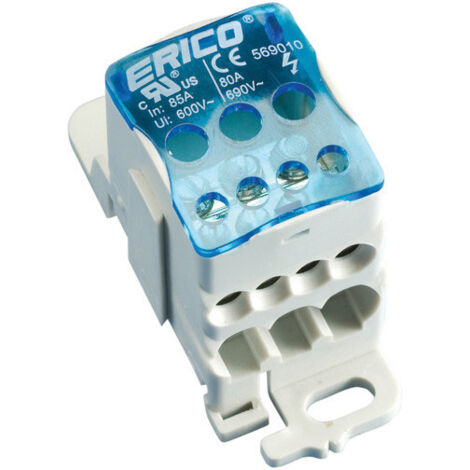

UD 80A Einzelfeldverteiler

20 € Rabatt ab 300 €
mit dem Code

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der UD 80A Einzelfeldverteiler ist ein vielseitiger und robuster Verteiler, der den direkten Anschluss von Kupfer- oder Aluminiumleitern ermöglicht. Die transparente Schutzabdeckung ist klappbar und abnehmbar, was eine einfache Handhabung gewährleistet. Der modulare Block kann problemlos zu mehrpoligen Blöcken verbunden werden.

Technische daten

Material: Thermoplast, verzinntes Kupfer

Maximaler Bemessungsstrom, IEC: 80 A

Maximaler Bemessungsstrom, UL/CSA: 85 A

Bemessungskurzzeitstromfestigkeit (Icw) 1s: 3 kA

Spitzenkurzschlussstrom (Ipk): 22 kA

Maximale Betriebsspannung, IEC (Ui): 1000 V

Maximale Betriebsspannung, UL (Vin): 600 V

Bedingter Bemessungskurzschlussstrom (Icc): 11 kA

Bemessungskurzschlussstrom (SCCR): 100 kA

Anzahl der Anschlüsse auf der Leitungsseite: 1

Leitungsseitiger Litzenleiterquerschnitt: 6 – 16 mm²

Leitungsseitiger Drahtquerschnitt AWG: 16 – 4

Anzahl der Anschlüsse: 6

Größe des nachgeschalteten Litzendrahts: (2) 2,5 – 16 mm²; (4) 2,5 – 6 mm²

Tiefe: 46 mm

Höhe: 69 mm

Breite: 30 mm

Gewicht: 0,07 kg

Kompatibilität und Zubehör

Montagemethode: DIN-Schiene, Metallplatte

Anschlusstyp: Schraube

Installation

Einfache Montage auf einer DIN-Schiene oder Befestigung an einer Platte mit Schrauben.

Weitere Informationen

RoHS-konform

Halogenfreies Material

Selbstverlöschend: UL94V-0

Entspricht EN 45545

Erreicht eine HL3-Klassifizierung für Abschnitt R23 und eine HL2-Klassifizierung für Abschnitt R22

Flammhemmend: UL® 94V-0

Konform mit: IEC® 60947-7-1

Eigenschaften

Marke
ERICO
Länge
38 cm
Breite
3 cm
Höhe
6.9 cm
Gewicht
70 g
