Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das geprüfte Messing-Klemmring-Verschraubungssystem ermöglicht eine schnelle, sichere und einfache Installation von Kupferrohren. Es ist für die professionelle Verbindung von Kupferrohren konzipiert und erfüllt die Anforderungen in haustechnischen und industriellen Anlagen. Das System ist aus UBA-konformem Messing gefertigt und für die Installation von Trinkwasserleitungen zugelassen, vorausgesetzt, es wird mit einem DVGW-zertifizierten Kupferrohr kombiniert. Es ist jedoch nicht für Gasleitungen zugelassen.

Technische daten

Max. Betriebsdruck: 10 bar

Max. Betriebstemperatur: 200°C

Körper gemäß UNI EN 12165 oder UNI EN 12164 geprüft und gefertigt gemäß DIN EN 1254-2

Messing nach UNI EN 12165: CW617N (CuZn40Pb2)

Trinkwasserkonform gemäß DIN 50930-6

Schlüsselweiten (SW) der Überwurfmuttern: 15 mm: SW 24 mm, 18 mm: SW 27 mm, 22 mm: SW 32 mm, 28 mm: SW 39 mm, 35 mm: SW 48 mm, 42 mm: SW 54 mm

Kompatibilität und Zubehör

Geeignet für Kupferrohre in Stangen, halbhart oder hart, nach EN 1057 (15 bis 42 mm)

Geeignet für Kupferrohre in Ringen, weich, nach EN 1057 (12 bis 22 mm) - bitte zusätzlich eine Stützhülse einsetzen

Installation

Das Kupferrohr rechtwinklig mit einem handelsüblichen Rohrabschneider ablängen.

Grate und Späne entfernen.

Die Mutter und den Klemmring auf das Rohr schieben und das Rohr bis zum Anschlag in den Fitting einschieben.

Die Überwurfmutter von Hand anziehen und dann mit einem geeigneten Werkzeug (Gabelschlüssel, Zangenschlüssel) festziehen (15 bis 22 mm: 1 - 1 1/4 Umdrehung, 28 bis 42 mm: ¾ - 1 Umdrehung).

Es wird empfohlen, mit einem zweiten Schlüssel, Zange oder Zangenschlüssel gegenzuhalten.

Fertig!

Anwendung

Heizung

Trinkwasser kalt und warm

Solar

Regenwassernutzungsanlagen

Kälte und Klima

Druckluft

Industrie (nicht zugelassen für die Gasinstallation)

Eigenschaften

Marke
NTM
Material
Messing
Farbe
Grau
Verbindungskonfiguration
Innengewinde
Gewindegröße
1" (26x34)

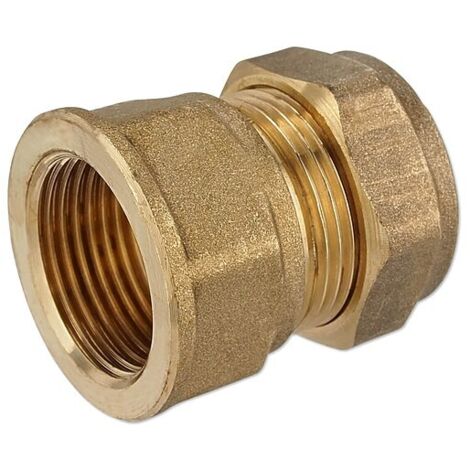

Klemmverschraubung für Kupferrohre - gerade 22 mm x 1'' IG für Heizung und Trinkwasser
