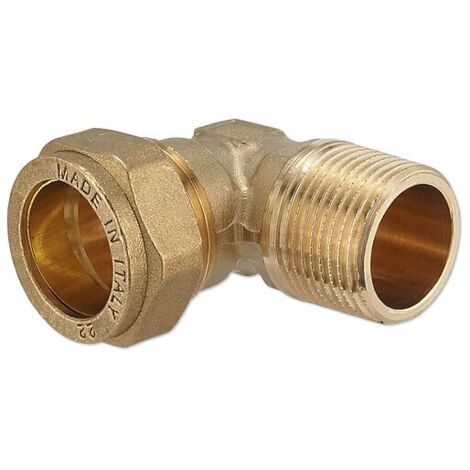

Klemmverschraubung für Kupferrohre - Winkel 22 mm x 3/4'' AG für Heizung und Trinkwasser

~~7,41€~~

Verkauft von heima24

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das geprüfte Messing-Klemmring-Verschraubungssystem ermöglicht eine schnelle, sichere und einfache Installation von Kupferrohren. Es ist für die professionelle Verbindung von Kupferrohren konzipiert und deckt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen ab. Das System ist durch die Verwendung von UBA-konformem Messing und die Fertigung nach gängigen Normen auch für die Installation von Trinkwasserleitungen zugelassen. Es wird jedoch darauf hingewiesen, dass für die Verwendung in Gasleitungen keine Zulassung besteht.

Technische daten

Betriebsdruck: 10 bar

Betriebstemperatur: 200°C

Körper gemäß UNI EN 12165 oder UNI EN 12164 geprüft und gefertigt gemäß DIN EN 1254-2

Messing nach UNI EN 12165: CW617N (CuZn40Pb2)

Schlüsselweiten (SW) der Überwurfmuttern: 15 mm: SW 24 mm, 18 mm: SW 27 mm, 22 mm: SW 32 mm, 28 mm: SW 39 mm, 35 mm: SW 48 mm, 42 mm: SW 54 mm

Kompatibilität und Zubehör

Geeignet für Kupferrohre in Stangen, halbhart oder hart, nach EN 1057, mit Gütezeichen RAL und DVGW (15 bis 42 mm)

Geeignet für Kupferrohre in Ringen, weich, nach EN 1057, mit Gütezeichen RAL und DVGW (12 bis 22 mm) - bitte zusätzlich eine Stützhülse einsetzen

Installation

Das Kupferrohr rechtwinklig mit einem handelsüblichen Rohrabschneider ablängen.

Grate und Späne entfernen.

Die Mutter und den Klemmring auf das Rohr schieben und das Rohr bis zum Anschlag in den Fitting einschieben.

Die Überwurfmutter von Hand anziehen und dann mit einem geeigneten Werkzeug (Gabelschlüssel, Zangenschlüssel) festziehen (15 bis 22 mm: 1 - 1 1/4 Umdrehung, 28 bis 42 mm: ¾ - 1 Umdrehung).

Es wird empfohlen, mit einem zweiten Schlüssel, Zange oder Zangenschlüssel gegenzuhalten.

Fertig!
