Allgemeine Beschreibung

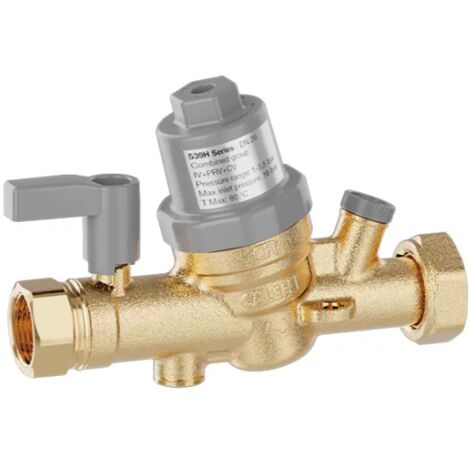

Das Kombinationsgerät für die Druckregelung in Sanitärinstallationen vereint drei verschiedene Geräte in einem einzigen Bauteil: einen Absperrkugelhahn, einen Druckminderer mit Filter und ein Rückschlagventil vom Typ EA. Es wird an der Warm- oder Kaltwasserleitung zu den Verbrauchern installiert, reduziert den Eingangsdruck aus dem Hauptnetz, verhindert das Zurückfließen des Wassers ins Netz und ermöglicht das Absperren der Verbraucher für Kontroll- und Wartungsarbeiten. Die Patrone, bestehend aus Membrane, Filter, Sitz, Stopfen und Ausgleichskolben, ist als Einheit mit dem Deckel vormontiert und leicht abnehmbar, um Inspektions- und Wartungsarbeiten zu vereinfachen. Der interne, reinigbare Filter ist fest mit der Patrone verbunden und nicht abnehmbar.Technische daten
- Artikelcode: 539050H
- Maximaler Vordruck: 16 bar
- Nachgeschalteter Einstelldruck: 1-5,5 bar
- Betriebs-Tmax: 80 °C
- Vorgeschaltete und nachgeschaltete Druckanschlüsse: G 1/4"
- Druckminderer zertifiziert nach EN 1567
- Rückschlagventil zertifiziert nach EN 13959
Werkstoff
- Deckel: PA6G30 (nicht UV-beständig)
- Regelstange: Edelstahl EN 10088-3 (AISI 303)
- Feder: Stahl EN 10270-1
- Kartusche: PPSG40
- Interne Komponenten/bewegliche Teile: PSU
- Membrane: EPDM
- Dichtungen: EPDM
- Filter: Edelstahl EN 10088-2 (AISI 304)
- Vorgeschalteter Regelkegel: CW724R
- Nachgeschalteter Regelkegel: PA66G30
- Rückschlagventil: POM
- Rückschlagfeder: Edelstahl EN 10088-3 (AISI 303)
- Rückschlagdichtung: EPDM
- Kugel: entzinkungsbeständige Legierung EN 12164 CW724R
- Kugelsteuerstange: entzinkungsbeständige Legierung EN 12164 CW724R
- Kugeldichtsitz: PTFE
- Steuerhebel: PA6G30
- Steuerstangendichtungen: EPDM
Weitere Informationen
Caleffi ist ständig bestrebt, die wichtigsten von den ISO-Normen vorgeschlagenen Standards zu erfüllen.
