Allgemeine Beschreibung

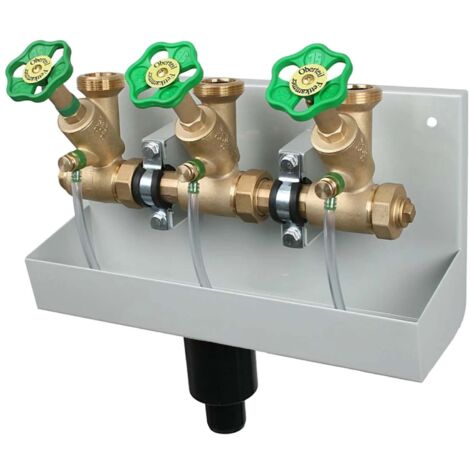

Die SCHLÖSSER Kompakt-Verteilerstation ist eine hochwertige 3-Strang Verteilerlösung mit einem Zulauf von 1 Zoll (DN 25) und einem oberen Ausgang von 1 1/2 Zoll. Sie ist ideal für die Installation in Trinkwasseranlagen und erfüllt die Anforderungen der DIN 1988. Die Station ist komplett montiert und geprüft, mit einem freiströmenden Fettkammeroberteil, das eine lange Lebensdauer und einfache Handhabung gewährleistet.Technische daten
- Material: Messing
- Dichtungen: EPDM
- Max. Betriebsdruck: 10 bar (PN 10) / 16 bar (PN 16)
- Max. Betriebstemperatur: 90 °C
- Baulänge: 410 mm
- Bauhöhe: 344 mm
- Bautiefe: 136 mm
- Mittenabstand: 132 mm
- Abflussdurchmesser: 40 mm
- Nenndurchmesser Anschluss 1: 1 Zoll (25 mm)
- Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40 mm)
- Rohraußendurchmesser Anschluss 1: 33,3 mm
- Rohraußendurchmesser Anschluss 2: 44,9 mm
- Arbeitslänge Anschluss 1: 16 mm
- Arbeitslänge Anschluss 2: 18 mm
- Mit Füll- und Entleerungshahn: ja
- Mit Absperrventil: ja
- Geeignet für Leitungswasser: ja
- Geeignet für Glykol: nein
- Geeignet für Heizungswasser: nein
- Geeignet für Kühlwasser: nein
- Geeignet für Gas: nein
- Mit Isolierung: nein
- Mit Wandbefestigungsbügel: nein
- Mit verstellbaren Bodenstützen: nein
Kompatibilität und Zubehör
- Geruchsverschluss DN 40 mit Stopfen
- Befestigungsset und Etikettensatz
- Schläuche für Entleerung DN 8 (1/4“)
Installation
Die Montage erfolgt als Aufbauinstallation. Alle Gewinde sind nach ISO 228 genormt und die Station ist komplett montiert und geprüft.
Anwendung
Die Verteilerstation ist für die Verwendung in Trinkwasseranlagen konzipiert und sorgt für eine effiziente Verteilung des Wassers. Sie ist ideal für Anwendungen, bei denen eine zuverlässige und langlebige Lösung erforderlich ist.
Weitere Informationen
Die Anforderungen und technischen Spezifikationen sind der Norm DIN 1988 zu entnehmen. Zertifizierung nach DIN-DVGW. Geräuschklasse 1.
