Komplettset 2x120 Watt Solarmodul 1070x585 1000 Watt FS1000D12V Spannungswandler 20A Laderegler

Solaranlage 240 Watt 12 Volt mit 1000 Watt Spannungswandler in reiner Sinus Spannung

Für Garten, Camping, Wohnmobil, Boote

Diese Anlage ist ideal zur Versorgung für Gärten, Zeltplätze, Camping, Boote, Wohnmobile, Wochenendhäuser oder auch Ihr Zuhause. Basis-Set zum Errichten einer eigenständigen Solarstromanlage. Dieses System wurde von uns so zusammengestellt, dass für die Installation nur ein Minimum an Installationsaufwand besteht.

Um den erzeugten Strom zu speichern, benötigen Sie einen 12V Batteriespeicher (Akku). Dieses Set ist zum Laden von Blei-, Gel-, oder AGM-Batterien geeignet.

Alle Komponenten sind Vorkonfektioniert und müssen nur noch nach beiliegendem Anschlussschema zusammengesteckt werden! Und los geht?s mit eigenem Strom?

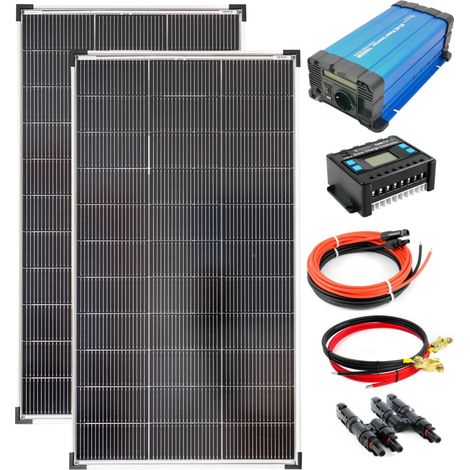

Lieferumfang:

• 2 Stück Solarmodul 120 Watt Monokristallin
• 1 Stück Spannungswandler FS1000D12V 1000W/2000W 12V reine Sinus Spannung
• 1 Stück 20A LCD Solar-Laderegler
• 1 Paar 2m 4mm² Verbindungskabel Laderegler -> Batterie mit Batterieklemmen
• 1 Paar 5m 4mm² Verbindungskabel Modul -> Laderegler mit angepressten Solar-Steckern
• 1 Paar Y Solar-Stecker

Technische Beschreibung der Komponenten:

Solarmodul

Geprüftes und zertifiziertes Qualitätsmodul

Das solartronics Solarmodul ist ein universell einsetzbares Modul mit moderner 18-Busbar Technologie im 210mm Zellformat und hochwertigen Mono-Solarzellen. Unser 120 W Solarmodul ist in Bauart und Leistungsdaten für Insel-Anlagen geeignet.

Vorteile:

• Leistung (Pmax): 120W
• bewährte Qualität direkt von solartronics
• geprüft nach gültigen Normen: EN 61215-1, EN 61215-2, EN 61730-1, EN 61730-2
• gefertigt nach aktuellsten Normen
• monokristalline A-Grade Solarzellen
• Zellaufbau mit 18-Busbars im 210mm Zellformat
• Anschlussleitung in 4 mm² Kabel und Solar-Steckern
• extrem widerstandsfähiges ESG-Glas machen das Modul einsetzbar auch bei widrigsten Umweltbedingungen
• ideal für 12V-24V Systeme an Land oder in mobilen Solar-Systemen

Technische Daten Modul:

• Gewicht: 6,62 kg
• Maße: 1070 mm x 585 mm x 35 mm
• Nennleistung Pmax: 120 W +3%
• Leerlaufspannung Voc: 22,41 V
• Nennspannung Vmp: 119,13 V
• Kurzschlussstrom Isc: 6,99 A
• Nennstrom Imp: 6,27 A
• Zulässige Systemspannung: 1000 V
• Temperaturbereich: -40°C bis +80°C

Die schwarzen Schutzkanten sind eine Zusatzleistung von uns, um Ihre Modulecken während des Transportes zu schützen. Vor der Montage der Module können diese Ecken entfernt werden.

Spannungswandler

Mit diesem Gerät können Sie aus 12 V Gleichspannung (z.B. aus Autobatterien, LKW-Batterien oder Batterien von Solarinselanlagen) 230 V Wechselspannung erzeugen und damit viele Haushaltsgeräte mit 230 V Nennspannung betreiben.

Lieferumfang: Wandler, Anschlusskabel DC ca. 60cm, Bedienungsanleitung inkl. Schema zur Verschaltung

Geeignet für LiFePO4 (Lithium), Blei-, Gel-, oder AGM-Batterien.

Vorteile:

• über das beleuchtete Display haben Sie immer die genaue Eingangsspannung im Blick.
• reine SINUS Spannung
• Softstart Funktion
• 1x Schutzkontaktdose
• durchschnittlicher Eigenverbrauch im ausgeschalteten Zustand 0 Watt
• Verpolungsschutz für Batterie (Sicherung löst aus)
• Automatische Abschaltung bei Überlast oder Kurzschluss
• zum Betrieb im KFZ zugelassen
• Stabiles Gehäuse aus Aluminium und Formblech
• Zertifikate: Wandler, CE, RoHS; E8 Fertigung nach DIN ISO 9001:2000

6,62

Details:

Geeignet für LiFePO4 (Lithium), Blei-, Gel-, oder AGM-Batterien.

Bitte beachten Sie, dass der Wechselrichter eine leistungsabhängige Steuerung der Lüfter hat. Dies bedeutet, dass ab ca. 10% der Dauerleistung die internen Lüfter laufen.

Sollten Sie einen Verbraucher an den Wechselrichter anschließen, der unterhalb der 10% bleibt, so laufen auch die Lüfter nicht mit an.

Ab einer intern gemessen Temperatur von ca. 60°C schaltet sich der Wechselrichter komplett ab.

Typische Verbraucher für reine SINUS Spannung:

• 5W-30W elektrische Zahnbürste, elektrischer Rasierer
• 20W-80W Handyladegerät
• 50W-150W Playstation, X-Box
• 50W-500W Kühlschrank, Kühltruhe
• 100W-200W Laptop
• 200W-1000W Unterhaltungselektronik, Heizungsanlagen
• 300W-1000W Computertechnik
• 450W-1000W Bohrmaschine
• 700W-1200W Kaffeefiltermaschine, Mikrowelle
• 1200W-1600W Kaffeepadmaschine, Kaffeevollautomat
• 1000W-3500W Klimaanlage, Wasserkocher

Laderegler

Der Laderegler wird zwischen Solarmodule und Batterie geschaltet und ist somit für die Steuerung des Ladevorgang verantwortlich, so kann die Batterie immer maximal geladen werden. Durch einen eingebauten Mikroprozessor wird die Batterie schonend geladen und garantiert somit Ihrer Batterie eine lange Lebensdauer.

Auf dem Display lassen sich alle Spannungen, Ladevorgänge, Parameter anzeigen. Die Ladeschlussspannung können Sie über das Bedienfeld einstellen, daher kann der Solarladeregler an jeder Batterie genutzt werden. Es kann eingestellt werden, ab welcher Spannung der Unterspannungsschutz aktiviert werden soll und ab welcher Betriebsspannung der Unterspannungsschutz sich wieder zurück setzen soll.

Ein Überladen der Batterie kann verhindert werden, da der Laderegler bei Erreichen der eingestellten Ladeschlussspannung den Ladevorgang beendet und in Erhaltungsladung wechselt.

Vorteile:

• Über- und Tiefentladungsschutz für Batterie verhindert Rückspeisen zum Solarpanel
• Automatische Abschaltung sollte der Ladestrom die Kapazität des Reglers übersteigen
• Automatische Abschaltung bei Kurzschluss
• Verhindert Rückspeisung zum Panel
• Automatische Abschaltung bei Überlast und Kurzschluss
• Verbraucher werden bei Akkumulatoren-Unterspannung abgeschalten
• Überlast- und Kurzschlussschutz Verbraucherabschaltung bei Akkumulator-Unterspannung
• Automatische Temperaturkompensation
• Automatisches Identifizierungssystem des Spannungsniveaus
• Intelligenter PWM-Lademodus
• Einstellbare Ladeschlussspannung
• Nacht- und Zeitsteuerung
• Anzeige von Lade- und Entladeleistung in Ah
• Schutz vor Entladung der Batterie über Solaranschluss
• Unterspannungsabschaltung des Kleinverbraucherausgang
• Schutz bei Verpolung der Batterie
• Schutz bei Überlast und Kurzschlüssen
• für Bleisäure-, Gel- und AGM Akkus (Batterien)
• Darstellung mit LCD-Grafikdisplay
• Anzeige des Ladezustandes der Batterie wird angezeigt

Details:

• Gewicht: 0,3 kg
• Batteriespannung: 12V oder 24V automatische Erkennung
• Ladestrom: 20 A
• Eigenverbrauch: < 20 mA
• Maße: 178 mm x 102 mm x 46 mm
• Farbe: schwarz

An den 20 A Laderegler können insgesamt zwei 120 Watt Module angeschlossen werden.

Die mitgelieferten Kabelsätze werden von unseren Mitarbeitern konfiguriert und geprüft. Sie enthalten die notwendigen Anschlüsse (Solar-Stecker, Batterieklemmen oder Aderendhülsen). Es werden geprüfte Solarkabel aus deutscher Produktion verwendet.
