Allgemeine Beschreibung

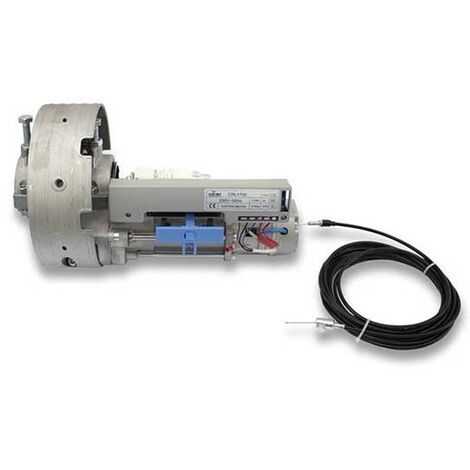

Das Komplettset für Rollladen beinhaltet einen leistungsstarken Garagenmotor, der für Rollläden mit einem Gewicht von bis zu 180 kg geeignet ist. Der Motor ist mit einer zentralen Steuereinheit und zwei Fernbedienungen ausgestattet, die eine einfache Bedienung ermöglichen. Der Motor ist für Rollläden mit einer maximalen Höhe von 6 m konzipiert und bietet eine zuverlässige und präzise Steuerung dank integrierter Endschalter und einem Elektromotor mit Bremsfunktion.Technische daten
- Maximale Tragfähigkeit: 180 kg
- Maximale Höhe der Rollläden: 6 m
- Motorleistung: 590 W
- Nennstrom: 2.56 A
- Reduziergeschwindigkeit: 10 rpm
- Maximales Drehmoment: 180 Nm
- Gewicht des Motors: 9.5 kg
- Wellen-Durchmesser: 48 / 60 mm
- Kranz-Durchmesser: 200 / 220 mm
- Betriebstemperatur: -20 bis +55 °C
- Schutzart: IP 20

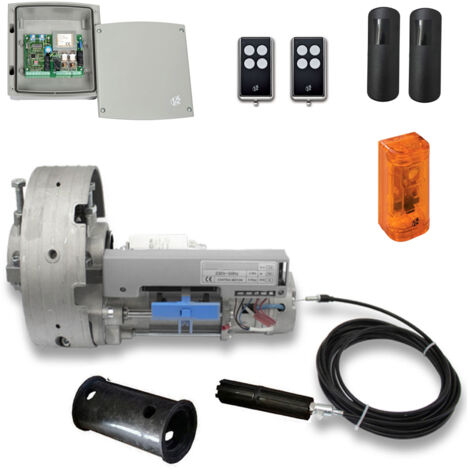

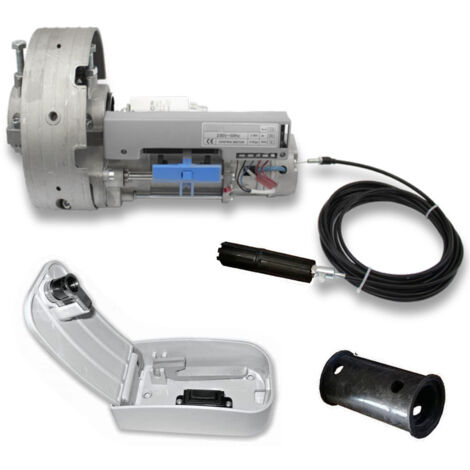

Kompatibilität und Zubehör
- 1 Motorreduktor 170 kg 230 V
- 1 Elektromotor mit Bremsfunktion
- 1 Kabel (4 m)
- 1 Reduzierhülse für Welle 48 mm
- 1 Distanzring aus Nylon zur Erhöhung des Kranzes von 200 mm auf 220 mm
- 1 Installationshandbuch
- 1 zentrale Steuereinheit mit Gehäuse
- 2 Fernbedienungen (4 Kanäle)
- 1 Paar Fotocellulen
- 1 Blitzlicht
- 1 Blinddeckel mit Entriegelungshebel und Taste
Installation
Die Installation des Motors erfolgt gemäß dem beiliegenden Installationshandbuch. Es ist wichtig, die elektrischen Verbindungen sorgfältig herzustellen und die mechanischen Komponenten korrekt zu montieren, um eine optimale Funktion zu gewährleisten.
Anwendung
Der Motor ist ideal für die Automatisierung von Rollläden in Garagen und anderen Anwendungen, bei denen eine zuverlässige und sichere Steuerung erforderlich ist. Die Fernbedienungen ermöglichen eine bequeme Bedienung aus der Ferne.
Weitere Informationen
Garantie: 2 Jahre
Schutzart der Steuereinheit: IP 55
Maximale Last für Zubehör: 1100 W
Temperaturbereich der Steuereinheit: -20 bis +60 °C
Fusible: F1 = 5A verzögert, F2 = 160 mA verzögert
Abmessungen der Steuereinheit: 170 x 185 x 70 mm
Gewicht der Steuereinheit: 800 g
