Allgemeine Beschreibung

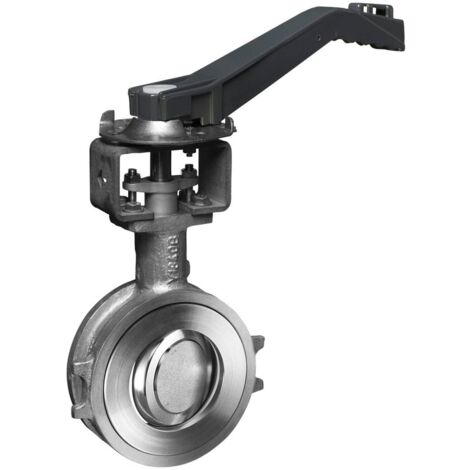

Doppelt exzentrische Absperrklappe mit verschiedenen Sitzoptionen: Plastomer-Sitz (auch in feuerfester Ausführung), Metall-Sitz oder Elastomer-Sitz (FKM [VITON R] oder NBR [Nitril]). Die Klappe ist für verschiedene Antriebsarten geeignet, darunter Handhebel, Untersetzungsgetriebe sowie pneumatische, elektrische oder hydraulische Stellantriebe. Das Gehäuse besteht aus Gusseisen mit Kugelgrafit, Stahlguss, Edelstahl oder Duplex-Edelstahl (254 SMO).Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 65
- Maximaler Differenzdruck: 16 bar
- Mediumtemperatur: -10 bis 220 °C
- Baulänge: nach EN 558-20
- Gewicht: 4,4 kg
- Gehäusematerial: 1.0619
- Klappenscheibenmaterial: 1.4408
Kompatibilität und Zubehör
- Anschlüsse nach EN, ASME oder JIS
- Geeignet für Erdöl, Gas, Chemie, Petrochemie, Marineanwendungen, Transport von Erdölprodukten und Chemikalien, Zuckerindustrie, Erdwärme, Schiffbau, Niederdruckdampf, Vakuumanwendungen, Bergbau, korrosive Medien, Reinigungsmittel, hochaggressive Medien, Sole, Papier- und Zellstoffindustrie, Dünger
Installation
- Ringgehäuse (T1)
- Gehäuse mit Gewindeflanschaugen (T4), geeignet für einseitiges Abflanschen und den Einsatz als Endarmatur mit Gegenflansch
Anwendung
Die Absperrklappe ist für alle Anwendungen geeignet, die exzentrische Klappen erfordern.Weitere Informationen
- Fire-safe-Prüfung und -Zertifizierung nach API 607
- Emissionsverhalten geprüft und zertifiziert nach EN ISO 15848-1
- ATEX-Ausführung nach Richtlinie 2014/34/EU
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR) für Fluidgruppen 1 und 2
