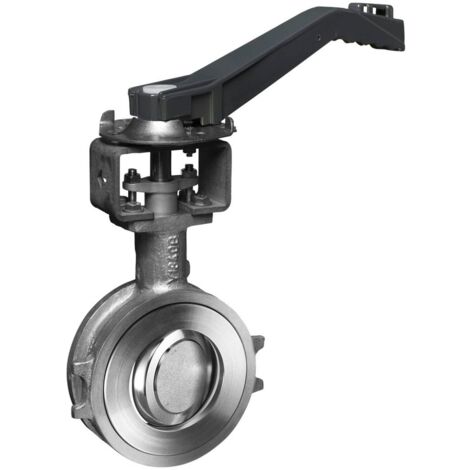

KSB Absperrklappe DANAIS 150, DN 100, SR330 Einklemmgehäuse, PN 25

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Doppelt exzentrische Absperrklappe mit verschiedenen Sitzoptionen: Plastomer, Metall oder Elastomer (FKM [VITON R] oder NBR [Nitril]). Sie ist in einer fire-safe-Ausführung erhältlich und eignet sich für eine Vielzahl von Anwendungen, einschließlich Erdöl, Gas, Chemie, Petrochemie, Marineanwendungen und mehr.

Technische daten

Nenndruck: PN 25

Nennweite: DN 100

Maximale Mediumtemperatur: 220 °C

Minimale Mediumtemperatur: -10 °C

Maximaler Differenzdruck: 20 bar

Baulänge: nach EN 558-20

Gewicht: 7,1 kg

Gehäusematerial: Gusseisen mit Kugelgrafit, Stahlguss, Edelstahl oder Duplex-Edelstahl (254 SMO)

Klappenblattmaterial: Edelstahl 316 (1.4408)

Dichtung: Polytetrafluorethylen (PTFE)

Kompatibilität und Zubehör

Handhebel oder Untersetzungsgetriebe

Pneumatischer, elektrischer oder hydraulischer Stellantrieb

Anschlüsse nach EN, ASME oder JIS

Installation

Ringgehäuse (T1) und Gehäuse mit Gewindeflanschaugen (T4)

T4 für einseitiges Abflanschen und Einsatz als Endarmatur mit Gegenflansch

Anwendung

Erdöl

Gas

Chemie

Petrochemie

Marineanwendungen

Transport von Erdölprodukten und Chemikalien

Zuckerindustrie

Erdwärme

Schiffbau

Niederdruckdampf

Vakuumanwendungen

Bergbau

korrosive Medien

Reinigungsmittel

hochaggressive Medien

Sole

Papier- und Zellstoffindustrie

Dünger

Alle Anwendungen, die exzentrische Klappen erfordern

Weitere Informationen

Feuer-sichere Prüfung und Zertifizierung nach API 607

Emissionsverhalten geprüft und zertifiziert nach EN ISO 15848-1

ATEX-Ausführung nach Richtlinie 2014/34/EU

Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR) für Fluidgruppen 1 und 2

Eigenschaften

Marke
KSB
Länge
70 cm
Breite
10 cm
Höhe
390 mm
Gewicht
7.1 kg
