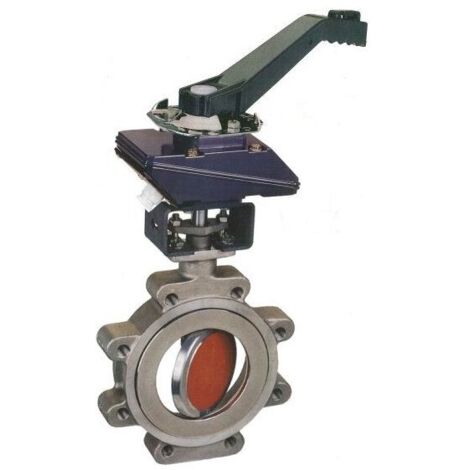

KSB Absperrklappe DANAIS 150, DN 200, CR510 Gehäuse mit Gewindeflanschaugen, PN 10

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Doppelt exzentrische Absperrklappe mit verschiedenen Sitzoptionen: Plastomer-Sitz (auch in fire-safe-Ausführung), Metall-Sitz oder Elastomer-Sitz (FKM [VITON R] oder NBR [Nitril]). Die Klappe ist für verschiedene Antriebsarten geeignet, darunter Handhebel, Untersetzungsgetriebe sowie pneumatische, elektrische oder hydraulische Stellantriebe. Das Gehäuse besteht aus Gusseisen mit Kugelgrafit, Stahlguss, Edelstahl oder Duplex-Edelstahl (254 SMO). Sie ist ideal für Anwendungen in der Erdöl-, Gas-, Chemie- und Petrochemieindustrie sowie in der Zuckerindustrie und im Schiffbau.

Technische daten

Nenndruck: PN 10

Nennweite: DN 200

Differenzdruck max.: 16 bar

Mediumtemperatur: -10 bis 220 °C

Baulänge nach: EN 558-20

Gewicht: 28,8 kg

Gehäuse: 1.0619

Klappenscheibe: 1.4408

Kompatibilität und Zubehör

Anschlüsse nach EN, ASME oder JIS

Verfügbar mit verschiedenen Antriebsoptionen: Handhebel, pneumatisch, elektrisch, hydraulisch

Installation

Gehäuse mit Gewindeflanschaugen (T4) für einseitiges Abflanschen

Geeignet als Endarmatur mit Gegenflansch

Anwendung

Erdöl, Gas, Chemie, Petrochemie

Marineanwendungen

Transport von Erdölprodukten und Chemikalien

Zuckerindustrie

Erdwärme

Schiffbau

Niederdruckdampf und Vakuumanwendungen

Bergbau

Korrosive und hochaggressive Medien

Reinigungsmittel

Sole

Papier- und Zellstoffindustrie

Dünger

Alle Anwendungen, die exzentrische Klappen erfordern

Weitere Informationen

Fire-safe-Prüfung und -Zertifizierung nach API 607

Emissionsverhalten geprüft und zertifiziert nach EN ISO 15848-1

ATEX-Ausführung nach Richtlinie 2014/34/EU

Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR) für Fluidgruppen 1 und 2

Eigenschaften

Marke
KSB
Länge
100 cm
Breite
20 cm
Höhe
550 mm
Gewicht
28.8 kg
