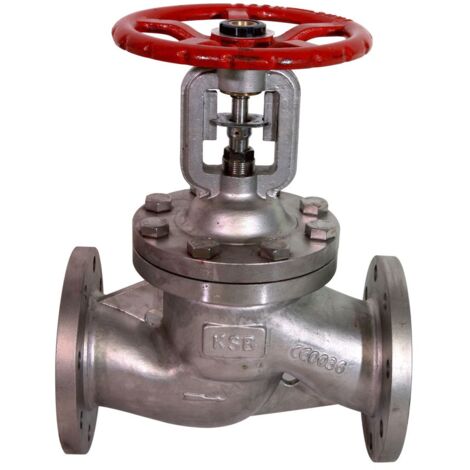

KSB Absperrventil BOACHEM ZXAB, DN 50 PN 10/40, Drosselkegel, 1.4408

KSB Absperrventil BOACHEM ZXAB, DN 50 PN 10/40, Drosselkegel, 1.4408

Beschreibung:
Absperrventil nach DIN/EN mit Flanschen, mit Gehäuse aus Edelstahl, Faltenbalg, geradem Oberteil, austauschbarem Absperrkegel oder Drosselkegel.

Einsatz:
Verfahrenstechnik, Industrie, Gebäudetechnik, Nahrungs- und Genussmittelindustrie, für aggressive Medien. Andere Medien auf Anfrage.

Metallisch dichtendes, wartungsfreies
Absperrventil mit Faltenbalg. Gehäuse,
Oberteil, Absperrkegel und Faltenbalg
aus Edelstahl in Baulänge nach EN 558/1
(ehem. DIN 3202-1/F1) und
Flanschabmessungen nach EN 1092-1 (ISO
7005), Typ B1.
Durchgangsform in Geradsitzausführung
mit nichtdrehender Spindel und
nichtsteigendem Handrad,
Stellungsanzeige, Spindelabdichtung
durch mehrwandigen Metallfaltenbalg und
flexible, nachgeschaltete
Stopfbuchspackung aus Grafit.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR)
für Fluide der Gruppen 1 und 2. Die
Armaturen weisen keine eigene
potentielle Zündquelle auf und können
gemäß ATEX 2014/34/EU in
explosionsgefährdeten Bereichen der
Gruppe II, Kategorie 2 (Zone 1+21) und
Kategorie 3 (Zone 2+22) eingesetzt
werden.
Gehäuse: 1.4408
Oberteil: 1.4408
Kegel: 1.4401
Faltenbalg: 1.4401
Form Oberteil: gerade
Form Kegel: Drosselkegel
Nennweite: DN 50
Druckstufe: PN 10-40
Zul. Medientemperatur: -10 bis 400 oC
Gewicht: 14 kg
Fabrikat: KSB
Baureihe: BOACHEM
Typ: ZXAB
Artikelnummer: 48272062
EAN/GTIN: 4031932305389
Materialpreisgruppe: OP

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOAXCHEM ZXAB
• Hersteller-Warengruppe: 23_Absperrventile
• Hersteller-Produktgruppe: BOACHEM, Absperrventile
• Hersteller-Artikelnummer: 48272062
• Baureihe: BOACHEM
• Farbe: ohne
• Frm_Oberteil: gerade
• Funktionsbauteil: Drosselkegel
• Hersteller: KSB
• MaxMedTemp: 400
• MinMedTemp: -10
• Nenndruck: PN 10-40
• Nennweite_DN: DN 50
• Typ: ZXAB
• Wst_ArmGeh: 1,4408
• Wst_Faltenbalg: 1,4401
• Wst_Kegel: 1,4401
• Wst_Oberteil: 1,4408
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Druckstufe Artikel: PN 40
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 50
• Druckstufe Flansch: PN 40
• Höhe Handgriff/Handrad: 220
• Länge Handgriff/Durchmesser Handrad: 160
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Nenndurchmesser: DN 50
• Kopfstücktyp: Gewindeschrauben
• Nennbaugröße: DIN
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
