Allgemeine Beschreibung

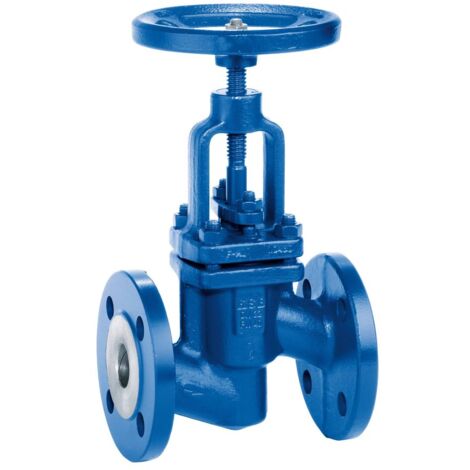

Das KSB Absperrventil NORI 40 ZXL ist ein hochwertiges Metallabsperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flansche (ZXL), Schweißenden oder Schweißmuffen (ZXS) und ist mit einer Stopfbuchspackung ausgestattet. Das Ventil hat ein gerades Oberteil, einen Absperrkegel oder Drosselkegel sowie eine drehende Spindel. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Es ist ideal für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau und eignet sich für Wasser, Dampf sowie andere nicht aggressive Medien wie Gas oder Öl auf Anfrage.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 100
- Gewicht: 46 kg
- Betriebstemperatur: -10 bis 450 °C
- Gehäusematerial: Stahl GP240GH N (1.0619)
- Kegelmaterial: 1.4021
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 100 mm
- Höhe Handgriff/Handrad: 457 mm
- Länge Handgriff/Durchmesser Handrad: 250 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,7
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: ja
- Edelstahlsitzring: ja
Installation
- Anschluss 1: Flansch
- Anschluss 2: Flansch
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
