Allgemeine Beschreibung

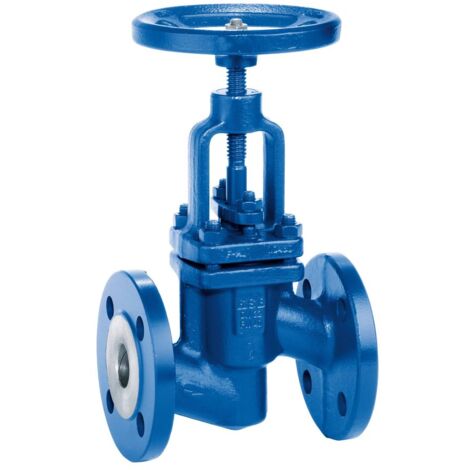

Das KSB Absperrventil NORI 40 ZXL ist ein hochwertiges Absperrventil nach DIN/EN, das mit Flanschen (ZXL), Schweißenden oder Schweißmuffen (ZXS) ausgestattet ist. Es verfügt über eine Stopfbuchspackung, ein gerades Oberteil und einen drehenden Spindelmechanismus. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Dieses Ventil eignet sich für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau und kann für Wasser, Dampf sowie andere nicht aggressive Medien wie Gas oder Öl verwendet werden.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 32
- Maximale Betriebstemperatur: 450 °C
- Minimale Betriebstemperatur: -10 °C
- Gewicht: 9,6 kg
- Gehäusematerial: Stahl P250GH (1.0460)
- Kegelmaterial: 1.4021
- Spindelmaterial: 1.4021
- Höhe Handgriff/Handrad: 280 mm
- Länge Handgriff/Durchmesser Handrad: 160 mm
- Winkel der Spindel: 90°
- Rohraußendurchmesser aller Anschlüsse: 32 mm
- Zeta-Wert: 4,6
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: ja
- Edelstahlsitzring: ja
Installation
- Flanschanschlüsse für einfache Installation
- Baulänge nach EN 558-1/1
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
- Geeignet für Wasser und Dampf
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Mit Handrad und drehender Spindel mit Rückdichtung
- Spindelgewinde außerhalb des Mediums
- Mit Standanzeiger
