Allgemeine Beschreibung

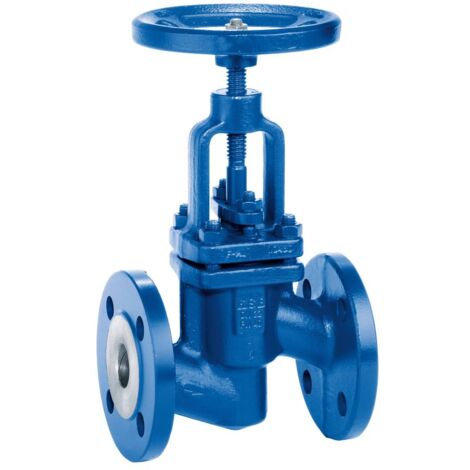

Das KSB Absperrventil NORI 40 ZXL ist ein hochwertiges Metallabsperrventil, das nach DIN/EN gefertigt ist. Es ist in verschiedenen Ausführungen erhältlich, darunter Flanschausführung (ZXL) und Schweißenden (ZXS). Das Ventil verfügt über eine Stopfbuchspackung, ein gerades Oberteil und einen drehenden Spindelmechanismus. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl und sind für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau konzipiert. Es eignet sich für Wasser, Dampf sowie andere nicht aggressive Medien wie Gas oder Öl auf Anfrage.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 65
- Max. Betriebstemperatur: 450 °C
- Min. Betriebstemperatur: -10 °C
- Gewicht: 21,3 kg
- Gehäusematerial: Stahl GP240GH N (1.0619)
- Kegelmaterial: 1.4021
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 65 mm
- Zeta-Wert: 5,4
- Höhe Handgriff/Handrad: 348 mm
- Länge Handgriff/Durchmesser Handrad: 200 mm
- Winkel der Spindel: 90°
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: ja
- Edelstahlsitzring: ja
Installation
- Flanschanschlüsse gemäß EN 558-1/1
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
