Allgemeine Beschreibung

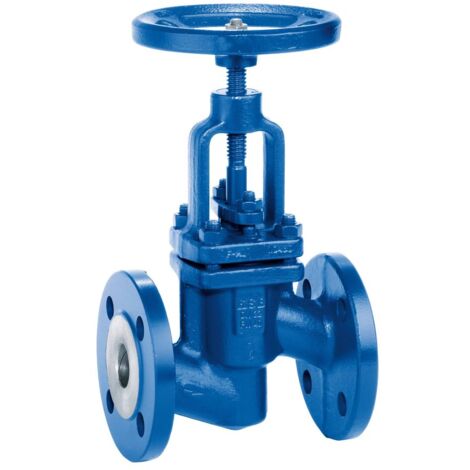

Das KSB Absperrventil NORI 40 ZXL ist ein hochwertiges Absperrventil nach DIN/EN, das für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau konzipiert wurde. Es eignet sich für Wasser, Dampf sowie andere nicht aggressive Medien wie Gas oder Öl (auf Anfrage). Das Ventil verfügt über eine metallisch dichtende Stopfbuchse und ist in Durchgangsform mit geradem Oberteil und drehender Spindel ausgeführt.Technische daten
- Nennweite: DN 80
- Nenndruck: PN 25/40
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 33,3 kg
- Gehäusematerial: Stahl GP240GH N (1.0619)
- Kegelmaterial: 1.4021
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 80 mm
- Druckstufe Flansch: PN 40 Max.
- Druckunterschied bei 20 °C: 40
- Höhe Handgriff/Handrad: 405 mm
- Länge Handgriff/Durchmesser Handrad: 200 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 4
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: ja
- Edelstahlsitzring: ja
Installation
- Anschluss 1: Flansch
- Anschluss 2: Flansch
Anwendung
Das KSB Absperrventil NORI 40 ZXL wird in verschiedenen Anwendungen eingesetzt, insbesondere in der Industrie, wo eine zuverlässige Absperrung von Medien erforderlich ist. Es ist ideal für den Einsatz in Systemen, die Wasser, Dampf oder andere nicht aggressive Medien transportieren.Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Mit Handrad und drehender Spindel mit Rückdichtung
- Spindelgewinde außerhalb des Mediums: ja
- Mit Standanzeiger: ja
- Ausführung des Ventils: festes Ventil
