Allgemeine Beschreibung

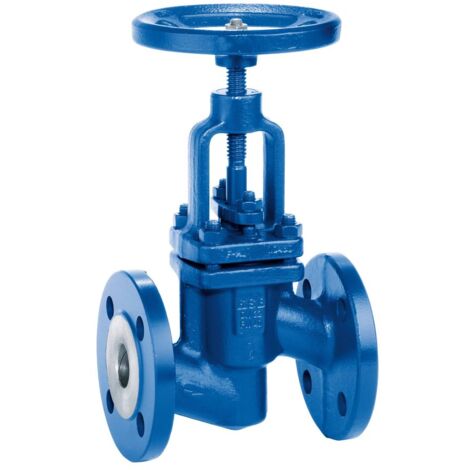

Das KSB Absperrventil NORI 40 ZXL PN 25, DN 200 ist ein hochwertiges Absperrventil, das nach DIN/EN gefertigt wird. Es verfügt über Flansche (ZXL) oder Schweißenden (ZXS) und ist mit einer Stopfbuchspackung ausgestattet. Das Ventil hat ein gerades Oberteil, einen Absperrkegel oder Drosselkegel sowie eine drehende Spindel. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Es ist ideal für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau und eignet sich für Wasser, Dampf sowie andere nicht aggressive Medien wie Gas oder Öl auf Anfrage.Technische daten
- Nenndruck: PN 25
- Nennweite: DN 200
- Max. Betriebstemperatur: 450 °C
- Min. Betriebstemperatur: -10 °C
- Gewicht: 159 kg
- Gehäusematerial: Stahl GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.0460 + 1.4115
- Spindelmaterial: 1.4021
- Höhe Handgriff/Handrad: 680 mm
- Länge Handgriff/Durchmesser Handrad: 400 mm
- Winkel der Spindel: 90°
- Rohraußendurchmesser aller Anschlüsse: 200 mm
- Zeta-Wert: 5,69
Kompatibilität und Zubehör
Das Ventil ist geeignet für Flüssigkeiten und Gase. Es wird mit Handrad betrieben und ist in Durchgangsform ausgeführt. Es sind keine speziellen Zubehörteile angegeben.Installation
Das Ventil wird mit Flanschanschlüssen installiert. Die Baulänge entspricht den Vorgaben nach EN 558/1-1.Anwendung
Das KSB Absperrventil NORI 40 ZXL ist für den Einsatz in verschiedenen Anwendungen geeignet, darunter:- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
