Allgemeine Beschreibung

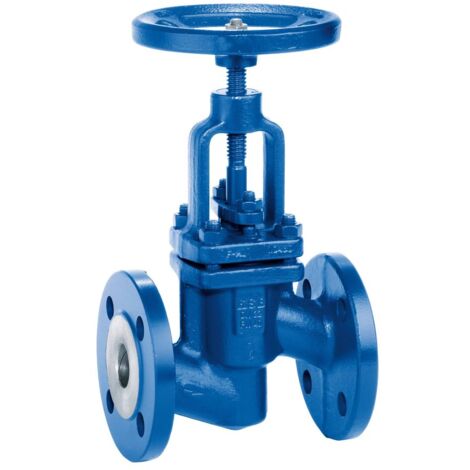

Das KSB Absperrventil NORI 40 ZXL PN 40, DN 200 ist ein hochwertiges Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flansche (ZXL), Schweißenden oder Schweißmuffen (ZXS) und ist mit einer Stopfbuchspackung ausgestattet. Das Ventil hat ein gerades Oberteil, einen Absperrkegel oder Drosselkegel sowie eine drehende Spindel. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Es ist ideal für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau und eignet sich für Wasser, Dampf sowie andere nicht aggressive Medien wie Gas oder Öl auf Anfrage.Technische daten
- Nenndruck: PN 40
- Nennweite: DN 200
- Max. Betriebstemperatur: 450 °C
- Min. Betriebstemperatur: -10 °C
- Gewicht: 175 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.0460 + 1.4115
- Spindelmaterial: 1.4021
- Höhe Handgriff/Handrad: 680 mm
- Länge Handgriff/Durchmesser Handrad: 400 mm
- Winkel der Spindel: 90°
- Rohraußendurchmesser aller Anschlüsse: 200 mm
- Zeta-Wert: 5,69
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: ja
- Geeignet für Dampf: ja
Installation
- Flanschanschlüsse für einfache Installation
- Baulänge nach EN 558/1-1
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Metallisch dichtendes Absperrventil mit Handrad
- Spindelabdichtung mit Stopfbuchse
