Allgemeine Beschreibung

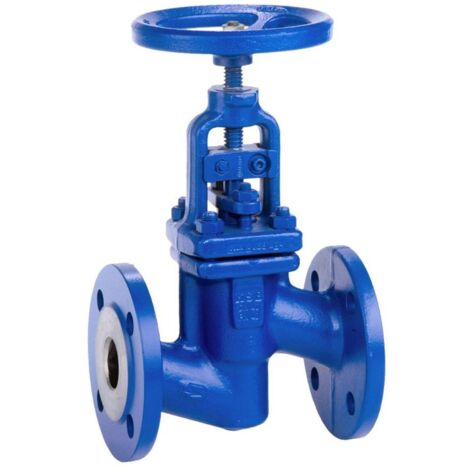

Das KSB Absperrventil NORI 40 ZXLB PN 25/40, DN 10, ist ein hochwertiges Metall-Absperrventil, das nach DIN/EN gefertigt wird. Es verfügt über Flansche (ZXLB) und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein gerades Oberteil und einen austauschbaren konischen Absperrkegel oder Drosselkegel. Es ist wartungsfrei und eignet sich für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau. Das Ventil kann für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien verwendet werden.Technische daten
- Maximale Betriebstemperatur: 450 °C
- Minimale Betriebstemperatur: -10 °C
- Nenndruck: PN 25/40
- Nennweite: DN 10
- Gewicht: 4,1 kg
- Gehäusematerial: P 250 GH (1.0460)
- Kegelmaterial: 1.4122
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Flanschausführung: Baulänge nach EN 558/1-1
- Rohraußendurchmesser aller Anschlüsse: 10 mm
- Höhe Handgriff/Handrad: 215 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 1,3
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Keine Verwendungshinweise notwendig
Installation
- Handradbetrieb
- Flanschanschlüsse
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail
- Prüfungen und Abnahmen nach den Vorgaben des AD2000 Regelwerkes
- Buntmetallfrei
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
