Allgemeine Beschreibung

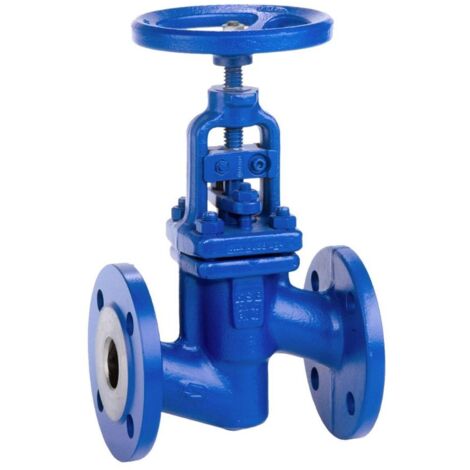

Das KSB Absperrventil NORI 40 ZXLB PN 25/40, DN 80 ist ein hochwertiges Metallisch dichtendes Flanschen-Absperrventil mit Faltenbalg, das nach DIN/EN gefertigt ist. Es verfügt über ein gerades Oberteil, einen austauschbaren konischen Absperrkegel und eine integrierte Stellungsanzeige. Das Ventil ist wartungsfrei und eignet sich für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau. Es kann für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien verwendet werden.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 80
- Gewicht: 32 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4122
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Flanschausführung: Baulänge nach EN 558/1-1
- Rohraußendurchmesser aller Anschlüsse: 80 mm
- Höhe Handgriff/Handrad: 385 mm
- Länge Handgriff/Durchmesser Handrad: 200 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 3,99
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Keine Edelstahlsitzringe
- Spindelgewinde außerhalb des Mediums
Installation
- Anschluss 1: Flansch
- Anschluss 2: Flansch
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail
- Prüfungen und Abnahmen nach den Vorgaben des AD2000 Regelwerkes
