Allgemeine Beschreibung

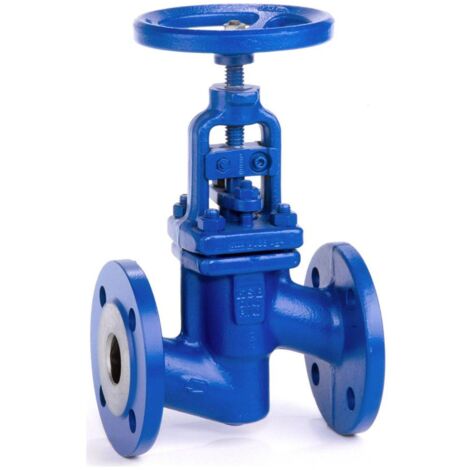

Das KSB Absperrventil NORI 40 ZXLBV PN 25/40, DN 10, ist ein metallisch dichtendes Absperrventil, das nach DIN/EN konstruiert wurde. Es verfügt über Flanschen oder Schweißenden und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein gerades Oberteil und einen konischen Absperrkegel. Es ist wartungsfrei und bietet eine integrierte Stellungsanzeige. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 10
- Gewicht: 4,1 kg
- Gehäusematerial: P 250 GH (1.0460)
- Kegelmaterial: 1.4122
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 200 mm
- Höhe Handgriff/Handrad: 645 mm
- Länge Handgriff/Durchmesser Handrad: 400 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,69
Kompatibilität und Zubehör
- Einsatzbereiche: Industrieanlagen, Kraftwerke, Verfahrenstechnik, Schiffbau
- Geeignet für: Wasser, Dampf, Wärmeträgeröle, Gas und sonstige nicht aggressive Medien
- Andere Medien auf Anfrage erhältlich
Installation
- Verfügbar mit Flanschen oder Schweißenden
- Durchgangsform mit geradem Oberteil
Anwendung
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
- Geeignet für Flüssigkeiten und Gase
- Mit Handrad zur Bedienung
Weitere Informationen
- Konzipiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie
- Faltenbalg an Kegel geschweißt
- Deckeldichtung außen und innen gekammert
- Spindelabdichtung mit 2-wandigem Faltenbalg und Sicherheitsstopfbuchse
