Allgemeine Beschreibung

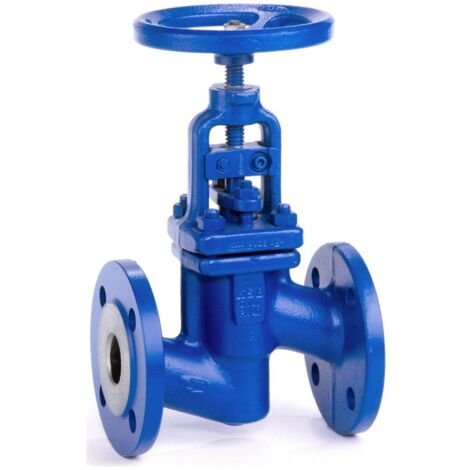

Das KSB Absperrventil NORI 40 ZXLBV PN 25/40, DN 125 ist ein metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flansche oder Schweißenden und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein gerades Oberteil und einen konischen Absperrkegel. Es ist wartungsfrei und bietet eine integrierte Stellungsanzeige sowie eine Dichtfläche aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Das Ventil ist für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 125
- Baulänge: nach EN 558/1-1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 65 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.0460
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 150 mm
- Höhe Handgriff/Handrad: 570 mm
- Länge Handgriff/Durchmesser Handrad: 315 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,9
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
Installation
- Verbindung über Flansche oder Schweißenden
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
