Allgemeine Beschreibung

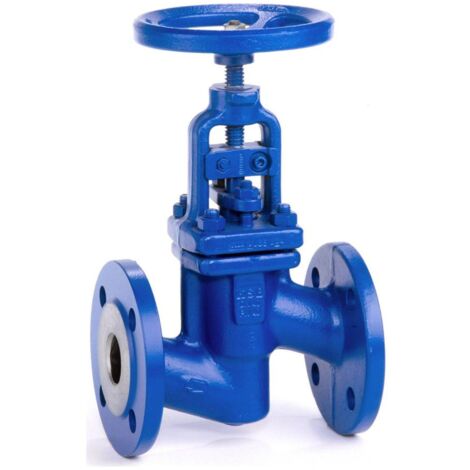

Das KSB Absperrventil NORI 40 ZXLBV PN 25/40, DN 150 ist ein metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flanschen oder Schweißenden und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein gerades Oberteil, einen konischen Absperrkegel und eine Drosselung. Es ist wartungsfrei und bietet eine integrierte Stellungsanzeige sowie eine Spindelabdichtung mit einem 2-wandigen Faltenbalg und einer Sicherheitsstopfbuchse. Das Ventil ist für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 150
- Baulänge: nach EN 558/1-1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 95 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.0460
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 125 mm
- Höhe Handgriff/Handrad: 530 mm
- Länge Handgriff/Durchmesser Handrad: 315 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,77
Kompatibilität und Zubehör
Das Ventil ist gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22) einsetzbar.Installation
Das Ventil kann sowohl mit Flanschen als auch mit Schweißenden installiert werden. Es ist in einer Durchgangsform mit geradem Oberteil konstruiert.Anwendung
Das KSB Absperrventil ist geeignet für den Einsatz in verschiedenen Anwendungen, darunter:- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
Das Ventil ist nicht für den Einsatz mit Edelstahlsitzringen oder unter Druck austauschbaren Spindelabdichtungen geeignet. Es ist nicht selbstverschließend und hat kein Entleerungsventil. VdS-geprüft oder mit KIWA-Prüfsiegel ist es ebenfalls nicht.
