Allgemeine Beschreibung

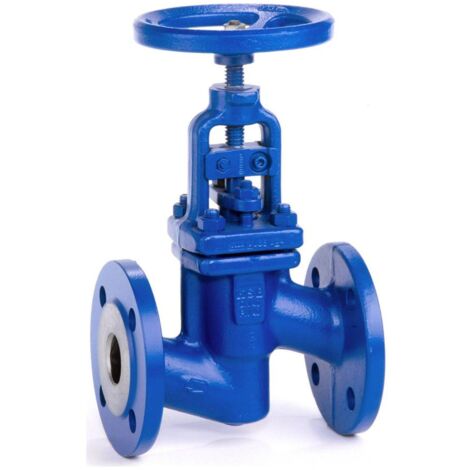

Das KSB Absperrventil NORI 40 ZXLBV PN 25/40, DN 20, ist ein metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flanschen oder Schweißenden und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein gerades Oberteil und einen konischen Absperrkegel. Es ist wartungsfrei und bietet eine integrierte Stellungsanzeige sowie eine Dichtfläche aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Das Ventil ist für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau konzipiert und kann für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien verwendet werden.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 20
- Baulänge: nach EN 558/1-1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 6 kg
- Gehäusematerial: P 250 GH (1.0460)
- Kegelmaterial: 1.4122
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 28 mm
- Höhe Handgriff/Handrad: 230 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 8,45
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
Installation
- Verfügbar mit Flanschen oder Schweißenden
- Handrad zur Bedienung
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail
- Prüfungen und Abnahmen erfolgen nach den Vorgaben des AD2000 Regelwerkes
