Allgemeine Beschreibung

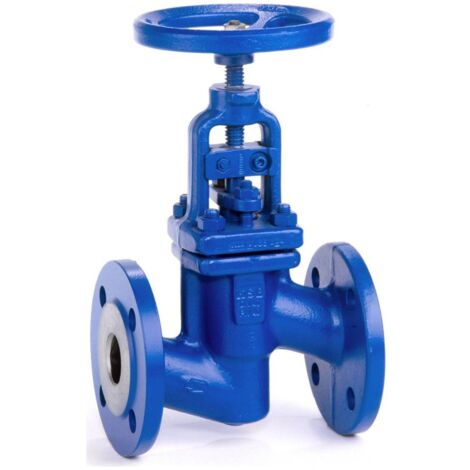

Das KSB Absperrventil NORI 40 ZXLBV PN 25/40, DN 32, ist ein metallisch dichtendes Absperrventil mit Faltenbalg, das nach DIN/EN konstruiert wurde. Es bietet eine wartungsfreie Nutzung und ist in verschiedenen Ausführungen erhältlich, darunter mit Flanschen oder Schweißenden. Das Ventil verfügt über eine integrierte Stellungsanzeige und ist für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau geeignet. Es kann für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien verwendet werden.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 32
- Baulänge: nach EN 558/1-1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 9 kg
- Gehäusematerial: P 250 GH (1.0460)
- Kegelmaterial: 1.4122
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 43 mm
- Höhe Handgriff/Handrad: 270 mm
- Länge Handgriff/Durchmesser Handrad: 160 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 4,64
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
Installation
- Verfügbar mit Flanschen oder Schweißenden
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail
- Prüfungen und Abnahmen erfolgen nach den Vorgaben des AD2000 Regelwerkes
