Allgemeine Beschreibung

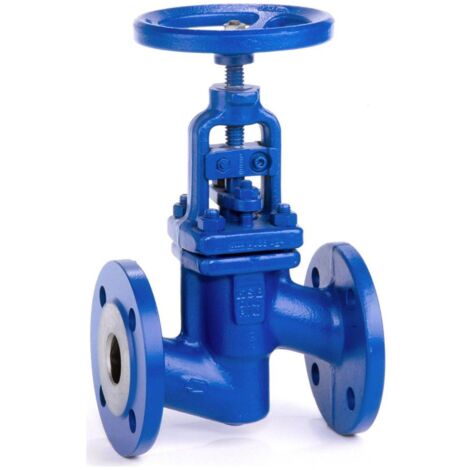

Das KSB Absperrventil NORI 40 ZXLBV PN 25/40, DN 50, ist ein metallisch dichtendes Absperrventil mit Faltenbalg, das nach DIN/EN konstruiert wurde. Es ist wartungsfrei und bietet eine zuverlässige Abdichtung für verschiedene Medien. Das Ventil ist mit einem Handrad und einer integrierten Stellungsanzeige ausgestattet und eignet sich für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau. Es kann für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien verwendet werden.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 50
- Baulänge: nach EN 558/1-1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 14,5 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4122
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 61 mm
- Höhe Handgriff/Handrad: 290 mm
- Länge Handgriff/Durchmesser Handrad: 160 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 4,72
Kompatibilität und Zubehör
Das Ventil ist einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22).Installation
Das Ventil kann mit Flanschen oder Schweißenden installiert werden. Die obere Spindel ist drehend, während die untere Spindel nicht drehend ist und mit einer Rückdichtung ausgestattet ist.Anwendung
Das KSB Absperrventil ist geeignet für:- Wasser
- Dampf
- Wärmeträgeröle
- Gas
- Sonstige nicht aggressive Medien
