Allgemeine Beschreibung

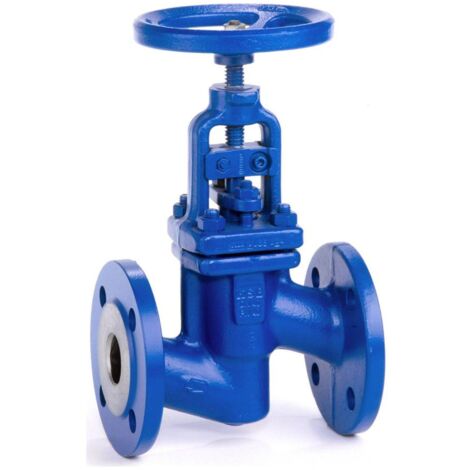

Das KSB Absperrventil NORI 40 ZXLBV PN 40, DN 200 ist ein metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flansche oder Schweißenden und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein gerades Oberteil, einen konischen Absperrkegel und eine Drosselkegel-Option. Es ist wartungsfrei und bietet eine integrierte Stellungsanzeige sowie eine Spindelabdichtung mit einem 2-wandigen Faltenbalg und einer Sicherheitsstopfbuchse. Das Gehäuse ist aus korrosionsbeständigem Chromstahl oder Chromnickelstahl gefertigt.Technische daten
- Nenndruck: PN 40
- Nennweite: DN 200
- Baulänge: nach EN 558/1-1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 175 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.0460
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 200 mm
- Höhe Handgriff/Handrad: 645 mm
- Länge Handgriff/Durchmesser Handrad: 400 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,69
Kompatibilität und Zubehör
Das Ventil ist geeignet für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau. Es kann für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien verwendet werden. Andere Medien sind auf Anfrage erhältlich.Installation
Das Ventil kann mit Flanschen oder Schweißenden installiert werden. Die obere Spindel ist drehend, während die untere Spindel nicht drehend ist und über eine Rückdichtung verfügt.Anwendung
Das KSB Absperrventil ist ideal für Anwendungen in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22) gemäß ATEX 2014/34/EU. Es ist für Flüssigkeiten und Gase geeignet und bietet eine zuverlässige Absperrfunktion.Weitere Informationen
- Fabrikat: KSB
- Baureihe: NORI 40
- Typ: ZXLBV
- Artikelnummer: 48017260
- EAN/GTIN: 4031932346054
