Allgemeine Beschreibung

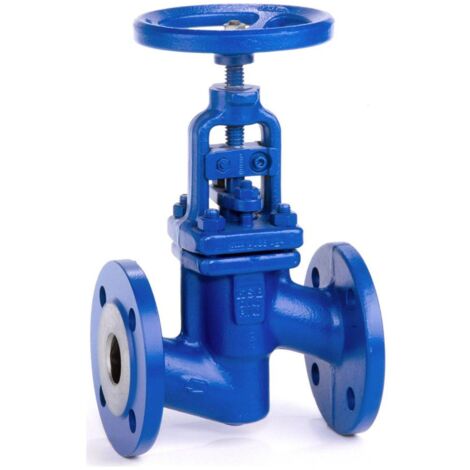

Das KSB Absperrventil NORI 40 ZXLBV PN 40, DN 200 ist ein metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flanschen oder Schweißenden und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein gerades Oberteil und einen konischen Absperrkegel. Es ist wartungsfrei und bietet eine integrierte Stellungsanzeige sowie eine Dichtfläche aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Das Ventil ist für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien.Technische daten
- Nenndruck: PN 40
- Nennweite: DN 200
- Baulänge: nach EN 558/1-1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 175 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.0460
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 114,3 mm
- Höhe Handgriff/Handrad: 425 mm
- Länge Handgriff/Durchmesser Handrad: 250 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,52
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
Weitere Informationen
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail
- Prüfungen und Abnahmen erfolgen nach den Vorgaben des AD2000 Regelwerkes
