Allgemeine Beschreibung

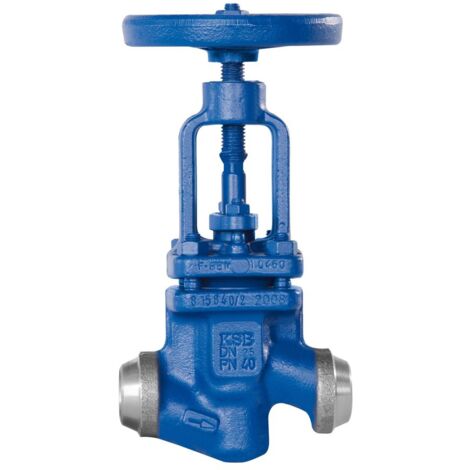

Das KSB Absperrventil NORI 40 ZXS PN 25/40, DN 15, ist ein hochwertiges Metallabsperrventil, das nach DIN/EN gefertigt wird. Es verfügt über Flanschen (ZXL), Schweißenden oder Schweißmuffen (ZXS) und ist mit einer Stopfbuchspackung ausgestattet. Das Ventil hat ein gerades Oberteil, einen Absperrkegel oder Drosselkegel sowie eine drehende Spindel. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Es ist geeignet für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau und kann für Wasser, Dampf sowie andere nicht aggressive Medien wie Gas oder Öl verwendet werden.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 15
- Gewicht: 3,8 kg
- Gehäusematerial: P 250 GH (1.0460)
- Kegelmaterial: 1.4021
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 22 mm
- Höhe Handgriff/Handrad: 230 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: ja
- Geeignet für Dampf: ja
Installation
- Anschluss 1: Schweißende
- Anschluss 2: Schweißende
Anwendung
Das Ventil wird in verschiedenen Anwendungen eingesetzt, darunter:- Industrieanlagen- Kraftwerke- Verfahrenstechnik- SchiffbauWeitere Informationen
- Mit Handrad
- Spindelabdichtung mit Stopfbuchse
- Deckeldichtung innen und außen gekammert
- Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail verfügbar
- Prüfungen und Abnahmen nach den Vorgaben des AD2000 Regelwerkes
