Allgemeine Beschreibung

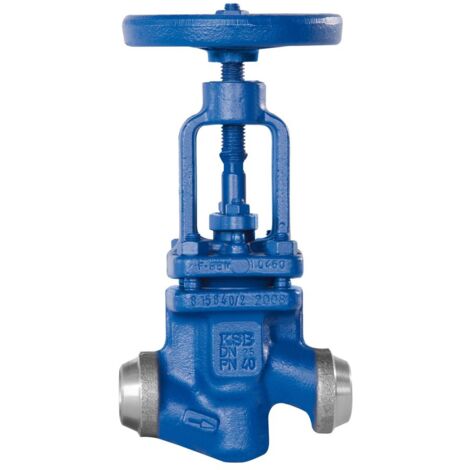

Das KSB Absperrventil NORI 40 ZXSBV PN 25/40, DN 15 ist ein metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flanschen oder Schweißenden und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein gerades Oberteil und einen konischen Absperrkegel. Es ist wartungsfrei und bietet eine integrierte Stellungsanzeige sowie eine Dichtfläche aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Das Ventil ist für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 15
- Baulänge: nach EN 12982/64
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 3,8 kg
- Gehäusematerial: P 250 GH (1.0460)
- Kegelmaterial: 1.4122
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 18 mm
- Höhe Handgriff/Handrad: 230 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 1,3
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
Installation
- Verfügbar mit Flanschen oder Schweißenden
- Handrad zur Bedienung
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- Keine Verwendungshinweise notwendig
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
