Allgemeine Beschreibung

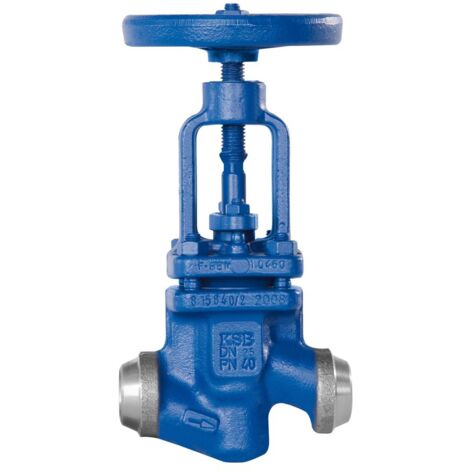

Das KSB Absperrventil NORI 40 ZXSBV PN 25/40, DN 150, ist ein metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flanschen oder Schweißenden, einen Faltenbalg, ein gerades Oberteil sowie einen konischen Absperrkegel. Das Ventil ist wartungsfrei und bietet eine integrierte Stellungsanzeige. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Es ist geeignet für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und im Schiffbau und kann für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien verwendet werden.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 150
- Baulänge: nach EN 12982/64
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 80 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.0460
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 40
- Höhe Handgriff/Handrad: 270
- Länge Handgriff/Durchmesser Handrad: 160
- Winkel der Spindel: 90
- Zeta-Wert: 4,54
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: ja
- Geeignet für Dampf: ja
Weitere Informationen
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22).
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail.
- Prüfungen und Abnahmen erfolgen nach den Vorgaben des AD2000 Regelwerkes.
