KSB Absperrventil NORI 40 ZXSBV PN 25/40, DN 80, inklusive Zeugnis

Produktinformationen

Beschreibung

Allgemeine Beschreibung

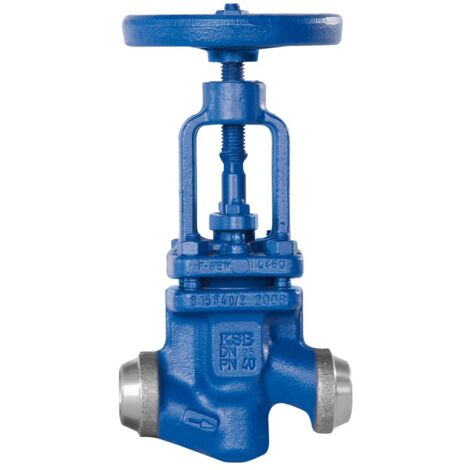

Das KSB Absperrventil NORI 40 ZXSBV PN 25/40, DN 80, ist ein metallisch dichtendes Absperrventil, das nach DIN/EN konstruiert ist. Es verfügt über Flanschen oder Schweißenden und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein gerades Oberteil und einen konischen Absperrkegel. Es ist wartungsfrei und bietet eine integrierte Stellungsanzeige sowie eine Dichtfläche aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl. Dieses Ventil ist ideal für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien.

Technische daten

Nenndruck: PN 25/40

Nennweite: DN 80

Baulänge: nach EN 12982/64

Betriebstemperatur: -10 bis 450 °C

Gewicht: 26 kg

Gehäusematerial: GP 240 GH+N (1.0619+N)

Kegelmaterial: 1.4122

Faltenbalgmaterial: 1.4571

Obere Spindel: 1.4021

Untere Spindel: 1.4021

Rohraußendurchmesser aller Anschlüsse: 125 mm

Höhe Handgriff/Handrad: 530 mm

Länge Handgriff/Durchmesser Handrad: 315 mm

Winkel der Spindel: 90°

Zeta-Wert: 5,77

Kompatibilität und Zubehör

Das Ventil ist einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22).

Installation

Das Ventil kann sowohl mit Flanschen als auch mit Schweißenden installiert werden. Die obere Spindel ist drehend, während die untere Spindel nichtdrehend mit Rückdichtung ist.

Anwendung

Das KSB Absperrventil ist geeignet für:

Wasser

Dampf

Wärmeträgeröle

Gas

Sonstige nicht aggressive Medien

Weitere Informationen

Das Ventil wird mit einem Materialzeugnis 3.1 und einem Bauprüfzeugnis per E-Mail geliefert. Prüfungen und Abnahmen erfolgen nach den Vorgaben des AD2000 Regelwerkes.

Eigenschaften

Marke
KSB
Länge
80 cm
Breite
8 cm
Höhe
450 mm
Gewicht
26 kg
