Allgemeine Beschreibung

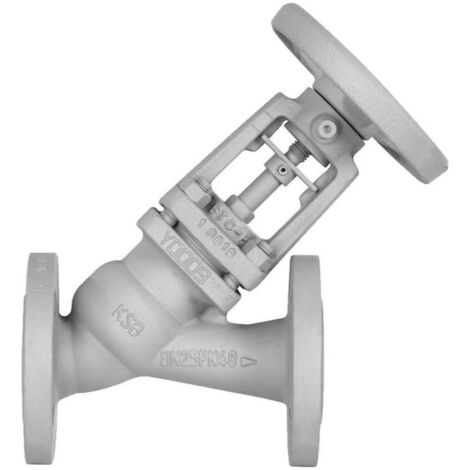

Das KSB Absperrventil NORI 40 ZYLB PN 25/40, DN 125, ist ein hochwertiges Absperrventil nach DIN/EN, das sowohl mit Flanschen (ZYLB) als auch mit Schweißenden (ZYSB) erhältlich ist. Es verfügt über einen Faltenbalg, ein schräges Oberteil und einen austauschbaren Drosselkegel (bis DN 100) oder Absperrkegel (ab DN 125). Das Ventil ist wartungsfrei und bietet eine einteilige, nichtdrehende Spindel mit Stellungsanzeige, Hubbegrenzung und Feststellvorrichtung. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 125
- Gewicht: 63,2 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 125 mm
- Höhe Handgriff/Handrad: 420 mm
- Länge Handgriff/Durchmesser Handrad: 315 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,01
Einsatz
- Wärmeübertragungsanlagen
- Rückgewinnungsanlagen
- Verfahrenstechnik
- Chemische Industrie
- Petrochemische Industrie
- Zuckerindustrie
- Kesselspeisung
- Kernkraftwerke
Weitere Informationen
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22).
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie.
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail.
- Prüfungen und Abnahmen erfolgen nach den Vorgaben des AD2000 Regelwerkes.
