Allgemeine Beschreibung

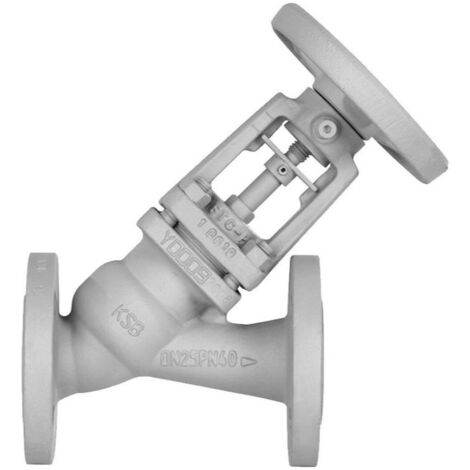

Das KSB Absperrventil NORI 40 ZYLB PN 25/40, DN 150, ist ein hochwertiges Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flansche oder Schweißenden, einen Faltenbalg und ein schräges Oberteil. Das Ventil ist mit einem austauschbaren Drosselkegel (bis DN 100) oder Absperrkegel (ab DN 125) ausgestattet und bietet eine einteilige, nichtdrehende Spindel mit Stellungsanzeige, Hubbegrenzung und Feststellvorrichtung. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 150
- Gewicht: 85,9 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 150 mm
- Höhe Handgriff/Handrad: 446 mm
- Länge Handgriff/Durchmesser Handrad: 315 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,09
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Einsetzbar in Wärmeübertragungsanlagen, Verfahrenstechnik, chemischer und petrochemischer Industrie, Zuckerindustrie, Kesselspeisung und Kernkraftwerken
Installation
- Flanschanschlüsse für einfache Installation
- Handradbetrieb für manuelle Steuerung
Anwendung
- Wartungsfreies Absperrventil mit metallisch dichtendem Faltenbalg
- Verwendbar in explosionsgefährdeten Bereichen gemäß ATEX 2014/34/EU (Zonen 1, 21, 2 und 22)
Weitere Informationen
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail
- Prüfungen und Abnahmen nach den Vorgaben des AD2000 Regelwerkes
