Allgemeine Beschreibung

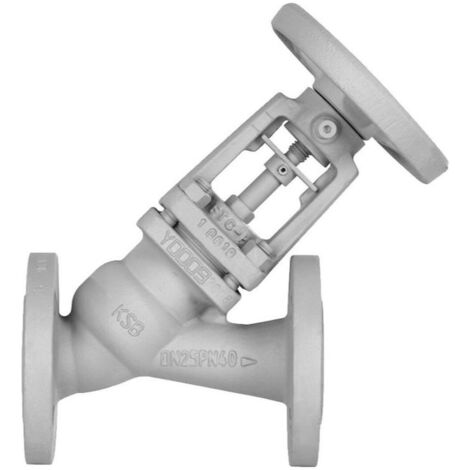

Das KSB Absperrventil NORI 40 ZYLB PN 25/40, DN 20 ist ein metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über einen 2-wandigen Faltenbalg und ist wartungsfrei. Das Ventil ist in einer schrägen Ausführung erhältlich und kann mit Flanschen oder Schweißenden geliefert werden. Es ist mit einer Stellungsanzeige, einer Feststellvorrichtung und einer Hubbegrenzung ausgestattet. Der Drosselkegel ist bis DN 100 austauschbar, während der Absperrkegel ab DN 125 verwendet werden kann. Das Gehäuse besteht aus korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 20
- Gewicht: 5,4 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 20 mm
- Höhe Handgriff/Handrad: 181 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 3,10
Einsatz
- Wärmeübertragungsanlagen
- Rückgewinnungsanlagen
- Verfahrenstechnik
- Chemische Industrie
- Petrochemische Industrie
- Zuckerindustrie
- Kesselspeisung
- Kernkraftwerke
Weitere Informationen
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22).
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie.
