Allgemeine Beschreibung

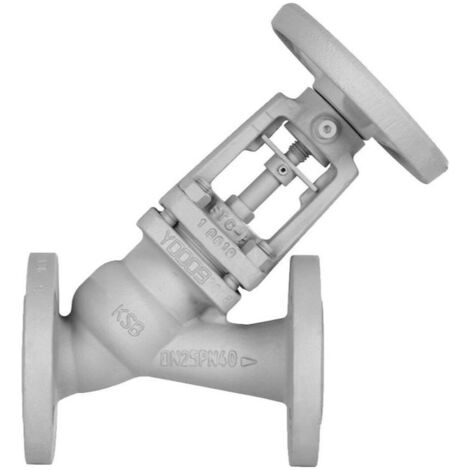

Das KSB Absperrventil NORI 40 ZYLB PN 25/40, DN 25 ist ein hochwertiges Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flansche oder Schweißenden und ist mit einem Faltenbalg sowie einem schrägen Oberteil ausgestattet. Das Ventil bietet einen austauschbaren Drosselkegel (bis DN 100) oder Absperrkegel (ab DN 125) und eine einteilige, nichtdrehende Spindel. Zu den weiteren Merkmalen gehören eine Stellungsanzeige, Hubbegrenzung und Feststellvorrichtung. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 25
- Baulänge: nach EN 558/1-1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 6,4 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 25 mm
- Zeta-Wert: 1,99
- Höhe Handgriff/Handrad: 194 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Einsetzbar in Wärmeübertragungsanlagen, Verfahrenstechnik, chemischer Industrie, petrochemischer Industrie, Zuckerindustrie, Kesselspeisung und Kernkraftwerken
Installation
- Flanschanschlüsse für einfache Installation
- Handradbetrieb für einfache Bedienung
Anwendung
- Wartungsfreies Absperrventil mit metallisch dichtendem Faltenbalg
- Geeignet für den Einsatz in explosionsgefährdeten Bereichen gemäß ATEX 2014/34/EU (Kategorie 2 und 3)
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
