Allgemeine Beschreibung

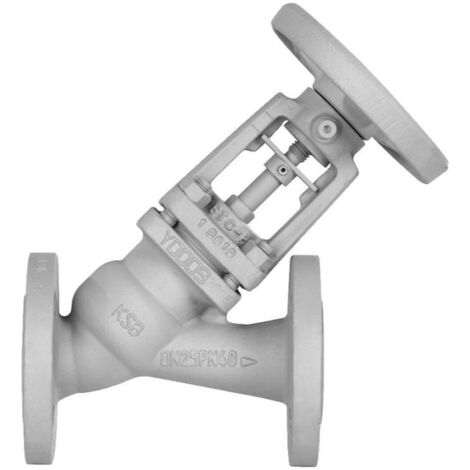

Das KSB Absperrventil NORI 40 ZYLB PN 25/40, DN 32 ist ein metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flansche oder Schweißenden und ist mit einem Faltenbalg ausgestattet. Das Ventil hat ein schräges Oberteil und einen austauschbaren Drosselkegel (bis DN 100) oder Absperrkegel (ab DN 125). Es ist wartungsfrei und bietet eine hohe Beständigkeit gegen Verschleiß und Korrosion dank der Dichtflächen aus Chromstahl oder Chromnickelstahl. Das Ventil ist für den Einsatz in verschiedenen industriellen Anwendungen konzipiert, darunter Wärmeübertragungsanlagen, chemische Industrie und Kernkraftwerke.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 32
- Baulänge: nach EN 558/1-1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 8,1 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Höhe Handgriff/Handrad: 195 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 2,52
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Geeignet für Dampf
- Mit Standanzeiger
Installation
- Anschluss 1: Flansch
- Anschluss 2: Flansch
Anwendung
Das Ventil ist ideal für den Einsatz in folgenden Bereichen:- Wärmeübertragungsanlagen
- Rückgewinnungsanlagen
- Verfahrenstechnik
- Chemische Industrie
- Petrochemische Industrie
- Zuckerindustrie
- Kesselspeisung
- Kernkraftwerke
Weitere Informationen
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie
