Allgemeine Beschreibung

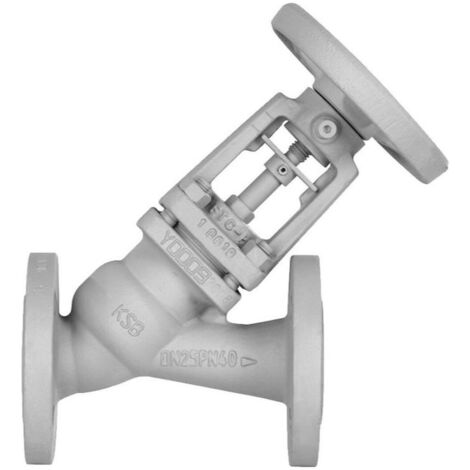

Das KSB Absperrventil NORI 40 ZYLB PN 25/40, DN 40, ist ein hochwertiges metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt wurde. Es verfügt über einen 2-wandigen Faltenbalg und ist wartungsfrei. Das Ventil ist in einer schrägen Sitz-Ausführung erhältlich und kann mit Flanschen oder Schweißenden geliefert werden. Es ist mit einer Stellungsanzeige, Feststellvorrichtung und Hubbegrenzung ausgestattet. Der Drosselkegel ist bis DN 100 austauschbar, während der Absperrkegel ab DN 125 verwendet werden kann. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 40
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 11,8 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 40 mm
- Höhe Handgriff/Handrad: 238 mm
- Länge Handgriff/Durchmesser Handrad: 160 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 3,28
Einsatz
- Wärmeübertragungsanlagen
- Rückgewinnungsanlagen
- Verfahrenstechnik
- Chemische Industrie
- Petrochemische Industrie
- Zuckerindustrie
- Kesselspeisung
- Kernkraftwerke
Weitere Informationen
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22).
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie.
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail.
- Prüfungen und Abnahmen erfolgen nach den Vorgaben des AD2000 Regelwerkes.
