Allgemeine Beschreibung

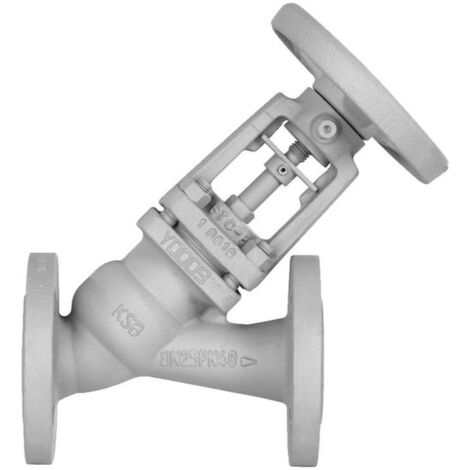

Das KSB Absperrventil NORI 40 ZYLB PN 25/40, DN 80, ist ein hochwertiges metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt wird. Es verfügt über einen 2-wandigen Faltenbalg und ist wartungsfrei. Das Ventil ist in einer schrägen Ausführung mit Flanschen oder Schweißenden erhältlich und bietet eine Stellungsanzeige, Feststellvorrichtung sowie eine Hubbegrenzung. Der Drosselkegel ist bis DN 100 austauschbar, während der Absperrkegel ab DN 125 verwendet werden kann. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 80
- Gewicht: 28,5 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 80 mm
- Höhe Handgriff/Handrad: 317 mm
- Länge Handgriff/Durchmesser Handrad: 200 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 4,04
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Einsetzbar in Wärmeübertragungsanlagen, Verfahrenstechnik, chemischer und petrochemischer Industrie, Zuckerindustrie, Kesselspeisung und Kernkraftwerken
Installation
- Flanschanschlüsse für einfache Installation
- Handradbetrieb für manuelle Steuerung
Anwendung
- Verwendung in explosionsgefährdeten Bereichen gemäß ATEX 2014/34/EU, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
- Geeignet für Dampf
Weitere Informationen
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail
- Prüfungen und Abnahmen erfolgen nach den Vorgaben des AD2000 Regelwerkes
