Allgemeine Beschreibung

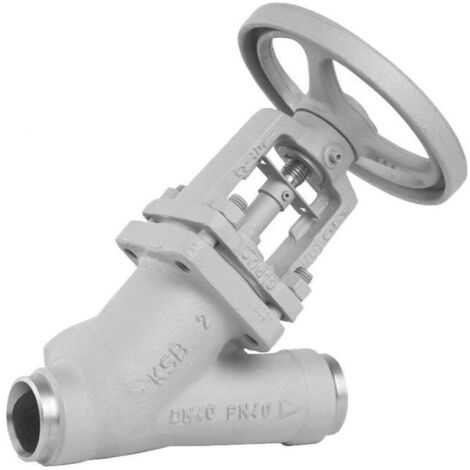

Das KSB Absperrventil NORI 40 ZYSB PN 25/40, DN 150 ist ein hochwertiges metallisch dichtendes Absperrventil, das nach DIN/EN gefertigt wird. Es verfügt über Flanschen oder Schweißenden und ist mit einem Faltenbalg sowie einem schrägen Oberteil ausgestattet. Das Ventil bietet einen austauschbaren Drosselkegel (bis DN 100) oder Absperrkegel (ab DN 125) und ist wartungsfrei. Es ist ideal für den Einsatz in Wärmeübertragungsanlagen, Verfahrenstechnik, chemischer und petrochemischer Industrie sowie in Kernkraftwerken.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 150
- Baulänge: nach EN 12982/1
- Betriebstemperatur: -10 bis 450 °C
- Gewicht: 65,3 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser: 170,0 mm
- Höhe Handgriff/Handrad: 446 mm
- Länge Handgriff/Durchmesser Handrad: 315 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,09
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Mit Edelstahlsitzring
- Geeignet für Dampf
Installation
- Anschluss 1: Schweißende
- Anschluss 2: Schweißende
Anwendung
Das Ventil ist für folgende Anwendungen geeignet:
- Wärmeübertragungsanlagen
- Rückgewinnungsanlagen
- Verfahrenstechnik
- Chemische Industrie
- Petrochemische Industrie
- Zuckerindustrie
- Kesselspeisung
- Kernkraftwerke
Weitere Informationen
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie
