Allgemeine Beschreibung

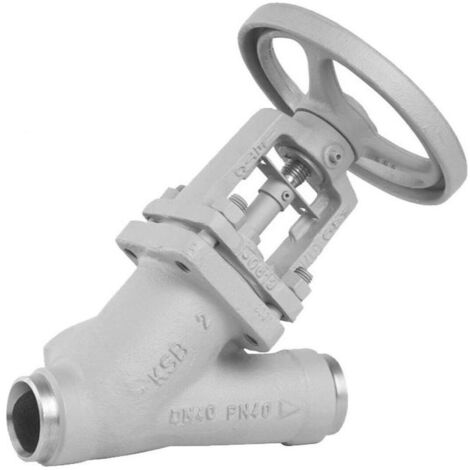

Das KSB Absperrventil NORI 40 ZYSB PN 25/40, DN 20 ist ein hochwertiges Absperrventil, das nach DIN/EN gefertigt wird. Es verfügt über Flanschen oder Schweißenden und ist mit einem Faltenbalg sowie einem schrägen Oberteil ausgestattet. Der Drosselkegel ist bis DN 100 austauschbar, während der Absperrkegel ab DN 125 verwendet werden kann. Das Ventil hat eine einteilige, nichtdrehende Spindel und bietet eine Stellungsanzeige, Hubbegrenzung und Feststellvorrichtung. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 20
- Gewicht: 3,6 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 28 mm
- Höhe Handgriff/Handrad: 181 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 3,10
Einsatz
- Wärmeübertragungsanlagen
- Rückgewinnungsanlagen
- Verfahrenstechnik
- Chemische Industrie
- Petrochemische Industrie
- Zuckerindustrie
- Kesselspeisung
- Kernkraftwerke
Weitere Informationen
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie
