Allgemeine Beschreibung

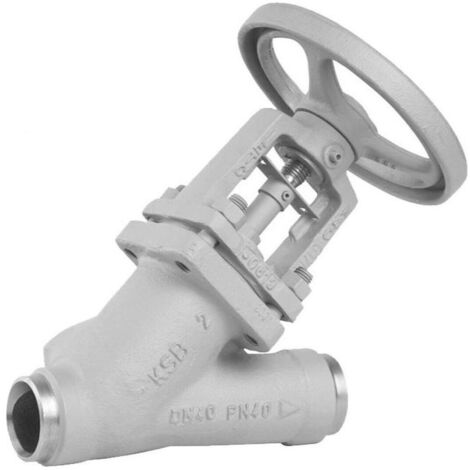

Das KSB Absperrventil NORI 40 ZYSB PN 25/40, DN 25, ist ein metallisch dichtendes Absperrventil, das nach DIN/EN konstruiert wurde. Es verfügt über einen 2-wandigen Faltenbalg und ist wartungsfrei. Das Ventil ist in einer schrägen Sitz-Ausführung erhältlich und kann mit Flanschen oder Schweißenden geliefert werden. Es ist serienmäßig mit einer Stellungsanzeige, einer Feststellvorrichtung und einer Hubbegrenzung ausgestattet. Der Drosselkegel ist bis DN 100 austauschbar, während der Absperrkegel ab DN 125 verwendet werden kann. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 25
- Gewicht: 4 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 34,0 mm
- Höhe Handgriff/Handrad: 195 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 1,99
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Geeignet für Dampf
- Mit Standanzeiger
Installation
- Anschluss 1: Schweißende
- Anschluss 2: Schweißende
Anwendung
- Wärmeübertragungsanlagen
- Rückgewinnungsanlagen
- Verfahrenstechnik
- Chemische Industrie
- Petrochemische Industrie
- Zuckerindustrie
- Kesselspeisung
- Kernkraftwerke
Weitere Informationen
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie
- Mit Materialzeugnis 3.1 und Bauprüfzeugnis per E-Mail
- Prüfungen und Abnahmen erfolgen nach den Vorgaben des AD2000 Regelwerkes
