Allgemeine Beschreibung

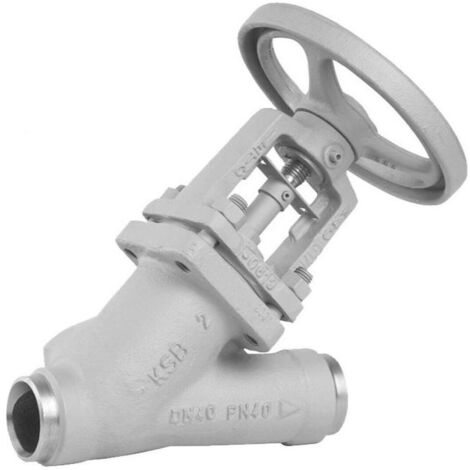

Das KSB Absperrventil NORI 40 ZYSB PN 25/40, DN 40 ist ein hochwertiges Absperrventil, das nach DIN/EN gefertigt ist. Es verfügt über Flanschen oder Schweißenden und ist mit einem Faltenbalg sowie einem schrägen Oberteil ausgestattet. Das Ventil bietet einen austauschbaren Drosselkegel (bis DN 100) oder Absperrkegel (ab DN 125) und eine einteilige, nichtdrehende Spindel. Zu den weiteren Merkmalen gehören eine Stellungsanzeige, Hubbegrenzung und eine Feststellvorrichtung. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Betriebstemperatur: -10 bis 450 °C
- Nenndruck: PN 25/40
- Nennweite: DN 40
- Gewicht: 6,8 kg
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Spindelmaterial: 1.4021
- Rohraußendurchmesser aller Anschlüsse: 49,0 mm
- Höhe Handgriff/Handrad: 240 mm
- Länge Handgriff/Durchmesser Handrad: 160 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 3,28
Einsatz
- Wärmeübertragungsanlagen
- Rückgewinnungsanlagen
- Verfahrenstechnik
- Chemische Industrie
- Petrochemische Industrie
- Zuckerindustrie
- Kesselspeisung
- Kernkraftwerke
Weitere Informationen
- Einsetzbar gemäß ATEX 2014/34/EU in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 (Zonen 1 und 21) und Kategorie 3 (Zone 2 und 22).
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie.
