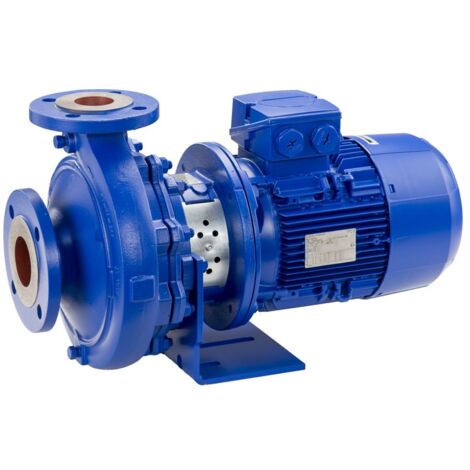

KSB Blockpumpe Etabloc 100-80-160 GB10 PD2 3kW, 1500 1/min, IE5, ohne Pumpmeter

KSB Blockpumpe Etabloc 100-80-160 GB10 PD2 3kW, 1500 1/min, IE5, ohne Pumpmeter

Beschreibung:
Einstufige Spiralgehäuseblockpumpe, mit Leistungen nach EN 733, mit auswechselbarer Wellenhülse und Spaltringen, mit motormontiertem Drehzahlregelsystem. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 1/min sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2:2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.

Einsatz:
Förderung von reinen oder aggressiven Flüssigkeiten, die die Pumpenwerkstoffe chemisch und mechanisch nicht angreifen, Wasserversorgungsanlagen, Kühlkreisläufe, Schwimmbadtechnik, Feuerlöschanlagen, Bewässerungsanlagen, Entwässerungsanlagen, Heizungsanlagen, Klimaanlagen, Beregnungsanlagen

Einstufige Spiralgehäusepumpe mit
Nennleistungen nach EN 733, mit
KSB-IEC-Drehstrommotor, SchutzartIP 55,
Wärmeklasse F, Effizienzklasse IE5, zu
einem Blockaggregat verflanscht.
Pumpenwelle starr mit der Motorwelle
verbunden. Mit ungekühlter
Gleitringdichtung, korrosionsbeständiger
Wellenhülse, auswechselbaren
Spaltringen.
Antriebslaterne Grauguss, mit
Berührungsschutz nach EN 294.
Materialausführung: GB10
Spiralgehäuse: Gusseisen GG 25 (GJL-250)
Laufrad: Bronze CuSn10-C
Spaltringe: JL/GUSSEISEN LAMELLENGRAFIT
Welle, Pumpe: C45+N
Gleitringdichtung: Q1Q1X4GG
Fördermedium: ___________________
Min. zul. Förderflüssigkeitstemp.: -30
oC
Max. zul. Förderflüssigkeitstemp.: 50 oC
Betriebstemperatur: ________ oC
Förderstrom: ________ m3/h
Förderhöhe: ________ m
NPSH Pumpe: ________ m
Pumpenenddruck: ________ bar
Betriebsspannung: 3Ph 400V V
Netzfrequenz: 60 Hz
Nennleistung P2: 3 kW
Max. Nennstrom: 8 A
Drehzahl: 1450 1/min
Anschluss Saugseite: DN 100
Anschluss Druckseite: DN 80
Gewicht netto: 85,482 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Etabloc
Baugröße: 100-80-160
Artikelnummer: 05131907
EAN/GTIN: 4031932459297
Materialpreisgruppe: E3

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Etabloc
• Hersteller-Warengruppe: 09_Heizungs- und Industriepumpen
• Hersteller-Produktgruppe: Etabloc, Blockpumpe
• Hersteller-Artikelnummer: 05131907
• Baugroesse: 100-80-160
• Baureihe: Etabloc
• Effizienzklasse: IE5
• GLRD: Q1Q1X4GG
• Materialausführung: GB10
• Max_Foerderfluessigkeitstemp: 50
• Min_Foerderfluessigkeitstemp: -30
• MotIEC: 100L
• Motordrehzahl: 1450
• Nenndruck: PN16
• NennleistungP2: 3
• Nennspannung: 3Ph 400V
• Nennstrom: 8
• Nennweite: DN 80
• Nennweitess: DN 100
• Netzfrequenz: 60
• Wst_LFRD: Bronze CuSn10-C
• Wst_PumpenGeh: Gusseisen GG 25 (GJL-250)
• Wst_Spaltring: JL/GUSSEISEN LAMELLENGRAFIT
• Wst_Welle: C45+N
• Nennstrom: 8
• Anzahl der Phasen: 3
• Max. Volumenstrom: 144,83
• Max. Förderhöhe: 10,4
• Flanschform: rund
• Antriebsart: elektrisch
• Drehzahl: 1450
• Umgebungstemperatur: -30 - 50
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 380 - 480
• Frequenz: 50/60 Hz
• Schutzart (IP): IP55
• Werkstoff des Gebläserads/Laufrads: Bronze
• Motorausgangsleistung (P2): 3
• Mindesteffizienzindex (MEI): 0,7
• Volumenstrom (BEP): 116,5085
• Förderhöhe bei Volumenstrom (BEP): 7,86
• Anschlussstandard Einlassseite: EN 1092-2
• Anschlussstandard Auslassseite: EN 1092-2
• Motor-Energieeffizienzklasse: IE5
• Kommunikation: vorbereitet
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Werkstoff des Pumpengehäuses: Gusseisen
• Isolationsklasse nach IEC: F
• Höhe Ansaugseite: 160
• Höhe Druckseite: 385
• Pumpenlänge: 634,6
• Länge Mitte Druck-/Sauganschluss: 125
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Gebläserad/Laufrad: Bronze CuSn10-C
• Anschluss Einlassseite: Flansch
• Nenndurchmesser, Anschluss Einlassseite: DN 100
• Nenndurchmesser, Anschluss Auslassseite: DN 80
• Rohraußendurchmesser, Anschluss Einlassseite: 100
• Rohraußendurchmesser, Anschluss Auslassseite: 80
• Anschluss Auslassseite: Flansch
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
