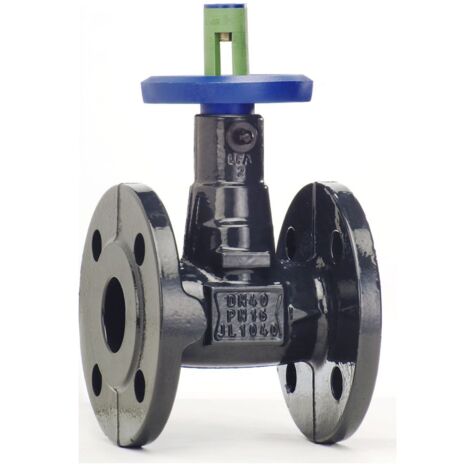

KSB Flansch-Absperrvententil BOA-Compact EKB JL1040/EKB, DIN-DVGW, PN10/16 DN 65

KSB Flansch-Absperrvententil BOA-Compact EKB JL1040/EKB, DIN-DVGW, PN10/16 DN 65

Beschreibung:
Absperrventil nach DIN/EN mit Flanschen, kompakter Baulänge für Trinkwasserversorgungsanlagen, elektrostatischer Kunststoffbeschichtung innen und außen, Schrägsitzausführung mit geradem Oberteil, EPDM-ummanteltem Drosselkegel, einteiligem Gehäuse, Stellungsanzeige, Feststellvorrichtung, Hubbegrenzung, weichdichtender Durchgangsdichtung und Rückdichtung, wartungsfrei, (DVGW-Zulassung PN 10).

Einsatz:
Wasserversorgungsanlagen, Trinkwasser, Klimaanlagen. Kühlkreisläufe. Einbau in Kupferleitungen unter Beachtung der Einbauhinweise (Betriebsanleitung) möglich. Nicht für mineralölhaltige Medien, für Dampf und Medien, die EPDM und die EK-Beschichtung angreifen. Andere Medien auf Anfrage.

Weichdichtendes Flanschen-Absperrventil,
einteiliges Gehäuse in Kurzbaulänge EN
558/14.
Wartungsfreies Durchgangsventil mit
Schrägsitzhydraulik, nichtdrehende
Spindel mit geschütztem aussenliegendem
Gewinde.
Spindelabdichtung mit EPDM-Profilring,
Kompakt-Drosselkegel voll EPDM-ummantelt
als weichdichtende Durchgangs- und
Rückdichtung.
Mit nichtsteigendem Handrad,
Stellungsanzeige oberhalb des Handrades,
Feststellvorrichtung und geschützter
innenliegender Hubbegrenzung.
Mit elektrostatischer
Kunststoffbeschichtung (EKB) innen und
aussen anthrazitgrau als
Korrosionsschutz mit
DIN-DVGW-Registrierung für Trinkwasser.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Gehäuse: EN-GJL-250
Spindel: 1.4021
Kegel: Grauguss / EPDM
Handradkappe: ohne
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 80 oC
Einbaulänge: 170 mm
Nennweite: DN 65
Nenndruck: PN 10/16
Gewicht: 10 kg
Fabrikat: KSB
Baureihe: BOA-Compact
Typ: EKB
Artikelnummer: 48013364
EAN/GTIN: 4031932059787
Materialpreisgruppe: D4

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-Compact EKB
• Hersteller-Warengruppe: 23_Absperrventile
• Hersteller-Produktgruppe: BOA-Compact EKB, Absperrventile
• Hersteller-Artikelnummer: 48013364
• ArtNorm: EN 558/20
• Baureihe: BOA-Compact
• Einbaulänge: 170
• Handradkappe: ohne
• Hersteller: KSB
• MaxMedTemp: 80
• MinMedTemp: -10
• Nenndruck: PN 10/16
• Nennweite_DN: DN 65
• Typ: EKB
• Wst_ArmGeh: EN-GJL-250
• Wst_Kegel: Grauguss / EPDM
• Wst_Spindel: 1,4021
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,5
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 65
• Druckstufe Flansch: PN 16
• Höhe Handgriff/Handrad: 174
• Länge Handgriff/Durchmesser Handrad: 125
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Nenndurchmesser: DN 65
• Von innen gefüttert: Kunststoff
• Kopfstücktyp: Gewindeschrauben
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
