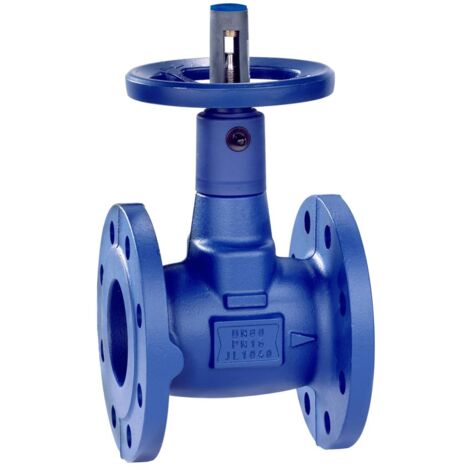

KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040, mit Kappe, PN 16 DN 100

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 ist ein hochwertiges Absperrventil nach DIN/EN mit Flanschen. Es verfügt über eine Kurzbaulänge gemäß EN 558/14 und ist in einer Schrägsitzausführung mit geradem Oberteil konstruiert. Das einteilige Gehäuse ist mit einem EPDM-ummantelten Drosselkegel ausgestattet, der eine weichdichtende Durchgangsdichtung und Rückdichtung bietet. Zu den weiteren Merkmalen gehören eine Stellungsanzeige, eine Feststellvorrichtung, eine Hubbegrenzung sowie eine isolierbare Kappe mit Taupunktsperre. Das Ventil ist wartungsfrei und voll isolierbar.

Technische daten

Nenndruck: PN 16

Nennweite: DN 100

Mediumtemperatur: -10 °C bis 120 °C

Gewicht: 17,3 kg

Gehäusematerial: Gusseisen (EN-GJL-250)

Spindelmaterial: 1.4021

Anstrichfarbe: blau RAL 5002

Höhe Handgriff/Handrad: 215 mm

Länge Handgriff/Durchmesser Handrad: 160 mm

Winkel der Spindel: 90°

Zeta-Wert: 1,7

Kompatibilität und Zubehör

Geeignet für Warmwasserheizungsanlagen bis 120 °C

Geeignet für Klimaanlagen

Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen

Andere Medien auf Anfrage

Installation

Flanschanschlüsse für einfache Installation

Handrad zur Bedienung

Anwendung

Verwendung in Heizungs- und Klimaanlagen

Regelung des Durchflusses von Flüssigkeiten

Weitere Informationen

Voll isolierbar nach EnEv

Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie

Spindelabdichtung mit EPDM-Profilring, wartungsfrei

Mit plombierbarer Handradkappe gegen unbefugtes Schließen des Ventils

Eigenschaften

Marke
KSB
Länge
80 cm
Breite
10 cm
Höhe
364 mm
Gewicht
17.3 kg
