Produktinformationen

Beschreibung

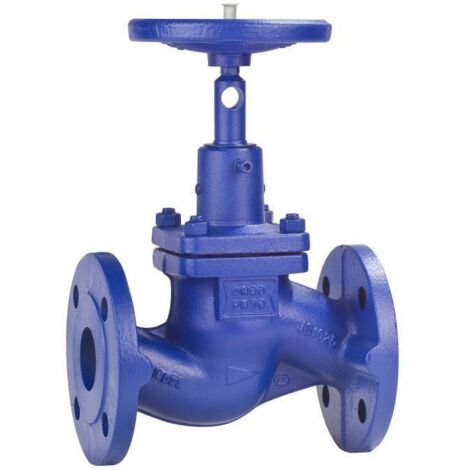

KSB Flansch-Absperrventil Boa-H, Gehäuse aus GJS-400-18-LT, PN 25 DN 65, Grundausführung

Das Flansch-Absperrventil der Baureihe BOA-H von KSB ist eine wartungsfreie Armatur in Durchgangsform, die für den Einsatz in Warmwasser-, Heißwasser- und Kühlkreisläufen sowie für allgemeine Dampfanwendungen konzipiert ist. Die robuste Konstruktion verfügt über einen Faltenbalg und einen Drosselkegel, was eine präzise Durchflussregelung ermöglicht. Dank der serienmäßigen Stellungsanzeige mit Farbleitsystem ist der Betriebszustand jederzeit direkt am Handrad ablesbar.

Konstruktion und Funktionalität

Die Armatur zeichnet sich durch ein gerades Oberteil und ein nichtsteigendes Handrad aus, wodurch sie sich platzsparend in Anlagen integrieren lässt. Der Faltenbalg ist bei vollständig geöffneter Armatur geschützt, was die Langlebigkeit unterstützt. Zur Ausstattung gehören zudem eine Feststellvorrichtung sowie eine Hubbegrenzung. Die Dichtflächen bestehen aus verschleißfestem Chromstahl, während die metallische Abdichtung im Sitz eine zuverlässige Absperrung ermöglicht.

Einsatzbereiche und Montage

Das Ventil ist für einen Nenndruck von PN 25 ausgelegt und deckt einen Medientemperaturbereich von -10 bis 350 °C ab. Die Baulänge entspricht der Norm EN 558/1, was den Austausch in standardisierten Rohrleitungssystemen vereinfacht. Die Armatur ist vollständig isolierbar, was den energetischen Anforderungen in der Gebäudetechnik entspricht. Durch die Verwendung des Gehäusewerkstoffs EN-GJS-400-LT-18 ist das Ventil für anspruchsvolle industrielle Anwendungen geeignet.

Die Kombination aus wartungsfreier Technik und robuster Bauweise macht dieses Absperrventil zu einer zuverlässigen Lösung für industrielle und gebäudetechnische Anlagen. Mit einer Nennweite von DN 65 und einer Auslegung für Temperaturen bis 350 °C bietet das Ventil eine hohe Betriebssicherheit. Die integrierte Stellungsanzeige und die einfache Handhabung durch das Handrad unterstützen eine effiziente Anlagensteuerung bei einem Nenndruck von PN 25.

Technische Daten

  • Nennweite: DN 65
  • Nenndruck: PN 25
  • Gehäusewerkstoff: EN-GJS-400-LT-18
  • Kegelausführung: Drosselkegel
  • Max. Mediumtemperatur: 350 °C
  • Min. Mediumtemperatur: -10 °C
  • Baulänge: EN 558/1
  • Gewicht: 17 kg
  • Anschluss: Flansch
  • Zeta-Wert: 5

Produktspezifikation

  • Hersteller-Serie: BOA-H
  • Hersteller-Warengruppe: 23_Absperrventile
  • Hersteller-Produktgruppe: BOA-H, Absperrventile
  • Hersteller-Artikelnummer: 48014261
  • Abd_Sitz: metallisch
  • AnstrArt: Standard
  • ArmAntr: Handrad
  • BaulängeArm: EN 558/1
  • Baureihe: BOA-H
  • Farbe: blau RAL 5002
  • GehBauForm: Durchgangsform
  • Handradkappe: ohne
  • Hersteller: KSB
  • KegelAusf: Drosselkegel
  • MaxMedTemp: 350
  • MinMedTemp: -10
  • Nenndruck: PN 25
  • Nennweite: DN 65
  • Wst_ArmGeh: EN-GJS-400-LT-18
  • Wst_Kegel: 1.4021+QT
  • Anschluss 1: Flansch
  • Anschluss 2: Flansch
  • Werkstoff des Gehäuses: Gusseisen
  • Bedienung: Handrad
  • Rechtwinklige Ausführung: nein
  • Geeignet für Flüssigkeiten: ja
  • Geeignet für Gase: ja
  • Edelstahlsitzring: ja
  • Unter Druck austauschbare Spindelabdichtung: nein
  • Spindelgewinde außerhalb des Mediums: ja
  • Zeta-Wert: 5
  • Druckstufe Artikel: PN 25
  • Spindel und/oder Handrad ansteigend: nein
  • Balgventil: ja
  • Mit Entleerungsventil: nein
  • Selbstverschließend: nein
  • Freistrom: nein
  • Rohraußendurchmesser alle Anschlüsse: 65
  • Druckstufe Flansch: PN 25
  • Höhe Handgriff/Handrad: 250
  • Länge Handgriff/Durchmesser Handrad: 160
  • Winkel der Spindel: 90
  • Geeignet für Dampf: ja
  • Mit Rückstromsicherung: nein
  • Mit Kupplungsanschluss 1: nein
  • Mit Kupplungsanschluss 2: nein
  • Mit Standanzeiger: ja
  • Nenndurchmesser: DN 65
  • Kopfstücktyp: Gewindeschrauben
  • Nennbaugröße: DIN
  • Federschließend (NC): nein
  • Federöffnend (NO): nein
  • Ausführung des Ventils: festes Ventil
  • VdS-geprüft: nein
  • KIWA-Prüfsiegel: nein
  • Gastec QA Prüfung: nein
  • Typenzulassung nach BBR/EKS: nein

Eigenschaften

  • Marke
    KSB
  • Menge pro Pack
    1 Stücke
  • Form
    Asymetrisch
  • Höhe
    350 mm
  • Körpermaterial
    Steinzeug
  • Montageart
    Zum Anschrauben
  • Gewicht
    17.5 kg
  • Ventiltyp
    Absperrhahn
  • Verwendung des Ventils
    Warmwasser (Sanitär)
  • ManoMano Art.-Nr
    ME12755839
  • MMID
    719880513055
  • Herstellerreferenz
    48014261
  • EAN
    4031932176941
