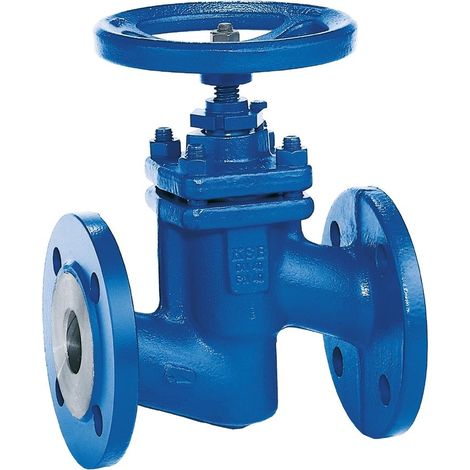

KSB Flanschen-Absperrventil BOA-H Gehäuse aus C 22.8, PN 25/40 DN 20

KSB Flanschen-Absperrventil BOA-H Gehäuse aus C 22.8, PN 25/40 DN 20

Beschreibung:
Absperrventil nach DIN/EN mit Flanschen (BOA-H und BOA-HV), Schweißenden oder Schweißmuffen (BOA-HE und BOA-HEV), mit Faltenbalg, geradem Oberteil, Absperrkegel oder Drosselkegel, Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.

Einsatz:
Industrieanlagen, Gebäudetechnik, Kraftwerke und Schiffbau. Für Wasser, Dampf, Wärmeträgeröle, Gas und sonstige nicht aggressive Medien. Andere Medien auf Anfrage.

Wartungsfreies, metallisch dichtendes
Absperrventil mit Faltenbalg in
Durchgangsform mit geradem Oberteil und
drehender Spindel mit Rückdichtung.
Deckeldichtung aussen und innen
gekammert. Mit Handrad,
Spindelabdichtung mit 2-wandigem
Faltenbalg aus 1.4571 und
Sicherheitsstopfbuchse, buntmetallfrei.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Ohne plombierbare Kappe gegen
unbeabsichtigtes Schliessen nach DIN
4751.
Aussenanstrich: standard
Farbe: blau RAL 5002
Antrieb: Handrad
Gehäuse: P 250 GH (1.0460)
Kegel: 1.4021
Spindel: 1.4021
Faltenbalg: 1.4571
max. Mediumtemperatur: -10 bis 450 oC
Bauform: Durchgangsform
Baulänge nach: DIN EN 558/1-1
Verbindungsausführung: Flansch
Kegelausführung: Flachkegel
Abdichtung im Sitz: metallisch
Nenndruck: PN 25/40
Nennweite: DN 20
Gewicht: 4,8 kg
Fabrikat: KSB
Baureihe: BOA-H -
Artikelnummer: 29522077
EAN/GTIN: 4031932062947
Materialpreisgruppe: A2

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-H
• Hersteller-Warengruppe: 23_Absperrventile
• Hersteller-Produktgruppe: BOA-H, Absperrventile
• Hersteller-Artikelnummer: 29522077
• Abd_Sitz: metallisch
• AnstrArt: standard
• ArmAntr: Handrad
• BaulängeArm: DIN EN 558/1-1
• Baureihe: BOA-H
• Farbe: blau RAL 5002
• GehBauForm: Durchgangsform
• Handradkappe: ohne
• Hersteller: KSB
• KegelAusf: Flachkegel
• MaxMedTemp: 450
• MinMedTemp: -10
• Nenndruck: PN 25/40
• Nennweite: DN 20
• Verbindungsausführung: Flansch
• Wst_ArmGeh: P 250 GH (1.0460)
• Wst_Faltenbalg: 1,4571
• Wst_Kegel: 1,4021
• Wst_Spindel: 1,4021
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 10,22
• Druckstufe Artikel: PN 40
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 20
• Druckstufe Flansch: PN 40
• Höhe Handgriff/Handrad: 165
• Länge Handgriff/Durchmesser Handrad: 125
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Nenndurchmesser: DN 20
• Kopfstücktyp: Gewindeschrauben
• Nennbaugröße: DIN
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
